金相评级标准:淬回火屈氏体组织级别金相图谱(1-5级)

2018-11-19 常见问题

屈氏体也叫托氏体，由600-550℃范围内奥氏体等温转变形成，片层间距平均小于0.1μm，即使在高倍光学显微镜下也无法分辨出片层，只有在电子显微镜下才能分辨出层片，与珠光体、索氏体只有粗细之分，并无本质之分。在光学显微镜下，只能看到如墨菊状的黑色形态。当其少量析出时，沿晶界分布，呈黑色网状；当其大量析出时，成大块黑状。屈氏体的耐蚀性较差。

开篇前我们回顾一下淬回火马氏体组织金相级别图谱，今天的主角是同样的淬回火处理的屈氏体。

什么是屈氏体？

屈氏体也叫托氏体，由600-550℃范围内奥氏体等温转变形成，片层间距平均小于0.1μm，即使在高倍光学显微镜下也无法分辨出片层，只有在电子显微镜下才能分辨出层片，与珠光体、索氏体只有粗细之分，并无本质之分。在光学显微镜下，只能看到如墨菊状的黑色形态。当其少量析出时，沿晶界分布，呈黑色网状；当其大量析出时，成大块黑状。屈氏体的耐蚀性较差。

通过奥氏体等温转变所得到的由铁素体与渗碳体组成的极弥散的混合物。是一种最细的珠光体类型组织，其组织比索氏体组织还细。钢经淬火后在300~450℃回火所得到的屈氏体称为回火屈氏体。

淬回火屈氏体组织级别金相图谱

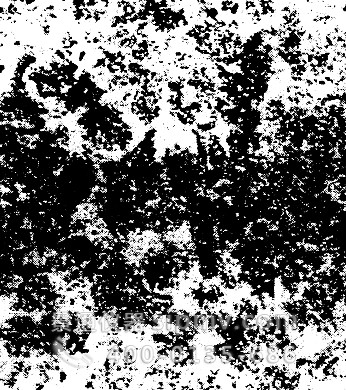

淬回火屈氏体组织级别金相图谱1级

1级

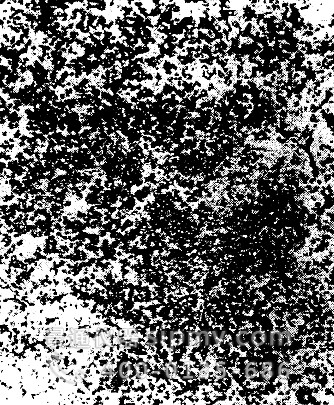

淬回火屈氏体组织级别金相图谱2级

2级

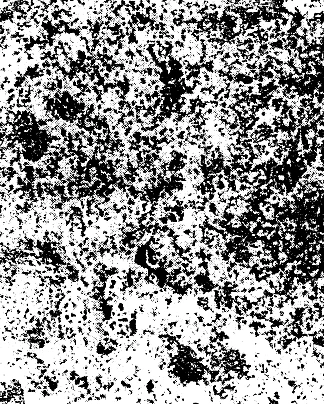

淬回火屈氏体组织级别金相图谱3级

3级

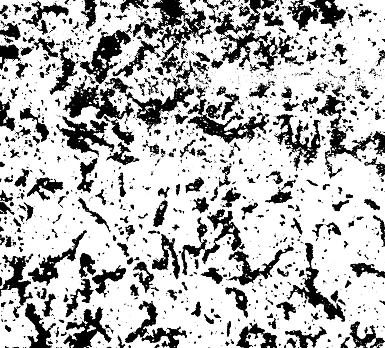

淬回火屈氏体组织级别金相图谱4级

4级

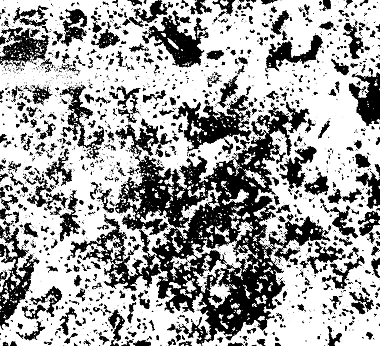

淬回火屈氏体组织级别金相图谱5级

5级
