小编曾经发布过淬火马氏体评级图金相图谱,今天我们了解一下马氏体通过另一种工艺“淬回火马氏体”的金相评级图谱,和淬火工艺不同,淬回火工艺马氏体组织金相标准评级一共分为五级,在前面我们先了解一下马氏体淬回火工艺:

马氏体淬回火工艺的发展

近年来,常规的高碳铬轴承钢的马氏体淬回火工艺的发展主要分两个方面:一方面是开展淬回火工艺参数对组织和性能的影响,如淬回火过程中的组织转变、残余奥氏体的分解、淬回火后的韧性与疲劳性能等;另一方面是淬回火的工艺性能,如淬火条件对尺寸和变形的影响、尺寸稳定性等。常规马氏体淬火后的组织为马氏体、残余奥氏体和未溶(残留)碳化物组成。

其中,马氏体的组织形态又可分为两类:在金相显微镜下(放大倍数一般低于1000倍),马氏体可分为板条状马氏体和片状马氏体两类典型组织,一般淬火后为板条和片状马氏体的混合组织,或称介于二者之间的中间形态—枣核状马氏体(轴承行业上所谓的隐晶马氏体、结晶马氏体);在高倍电镜下,其亚结构可分为位错缠结和孪晶。其具体的组织形态主要取决于基体的碳含量,奥氏体温度越高,原始组织越不稳定,则奥氏体基体的碳含量越高,淬后组织中残余奥氏体越多,片状马氏体越多,尺寸越大,亚结构中孪晶的比例越大,且易形成淬火显微裂纹。

常规马氏体淬回火工艺

常规高碳铬轴承钢马氏体淬回火为:把轴承零件加热到830~860保温后,在油中进行淬火,之后进行低温回火。淬回火后的力学性能除淬前的原始组织、淬火工艺有关外,还很大程度上取决于回火温度及时间。随回火温度升高和保温时间的延长,硬度下降,强度和韧性提高。可根据零件的工作要求选择合适的回火工艺:GCr15钢制轴承零件:150~180;GCr15SiMn钢制轴承零件:170~190。对有特殊要求的零件或采用较高温度回火以提高轴承的使用温度,或在淬火与回火之间进行-50~-78的冷处理以提高轴承的尺寸稳定性,或进行马氏体分级淬火以稳定残余奥氏体获得高的尺寸稳定性和较高的韧性。不少学者对加热过程中的转变进行了研究,如奥氏体的形成、奥氏体的再结晶、残留碳化物的分布及使用非球化组织作为原始组织等。

淬回火马氏体组织研究分析显微镜推荐:VM3000I科研级金相显微镜

淬回火马氏体组织级别金相图谱

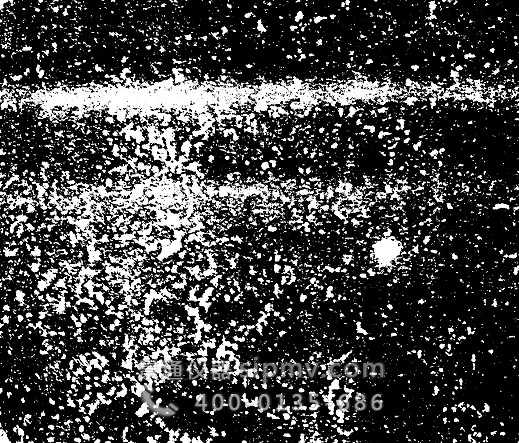

淬回火马氏体组织1级金相图谱

1级

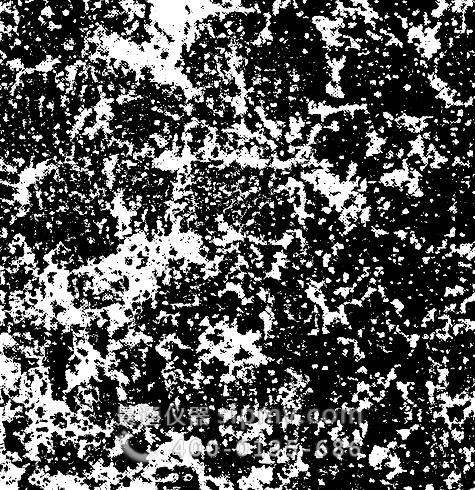

淬回火马氏体组织2级金相图谱

2级

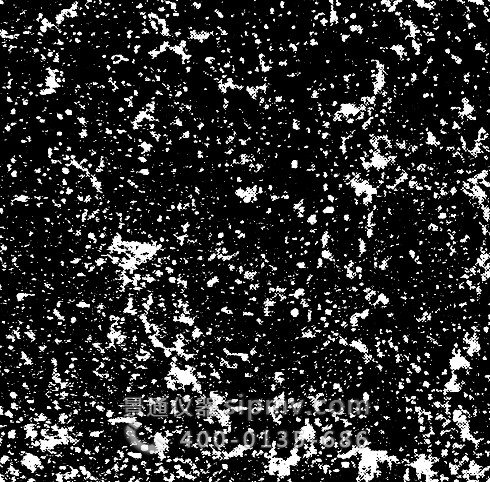

淬回火马氏体组织3级金相图谱

3级

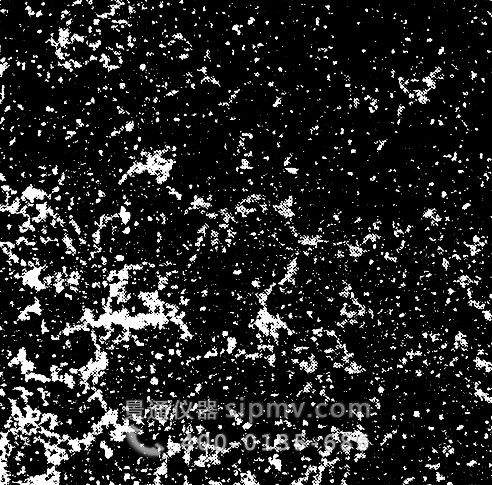

淬回火马氏体组织4级金相图谱

4级

淬回火马氏体组织5级金相图谱

5级
