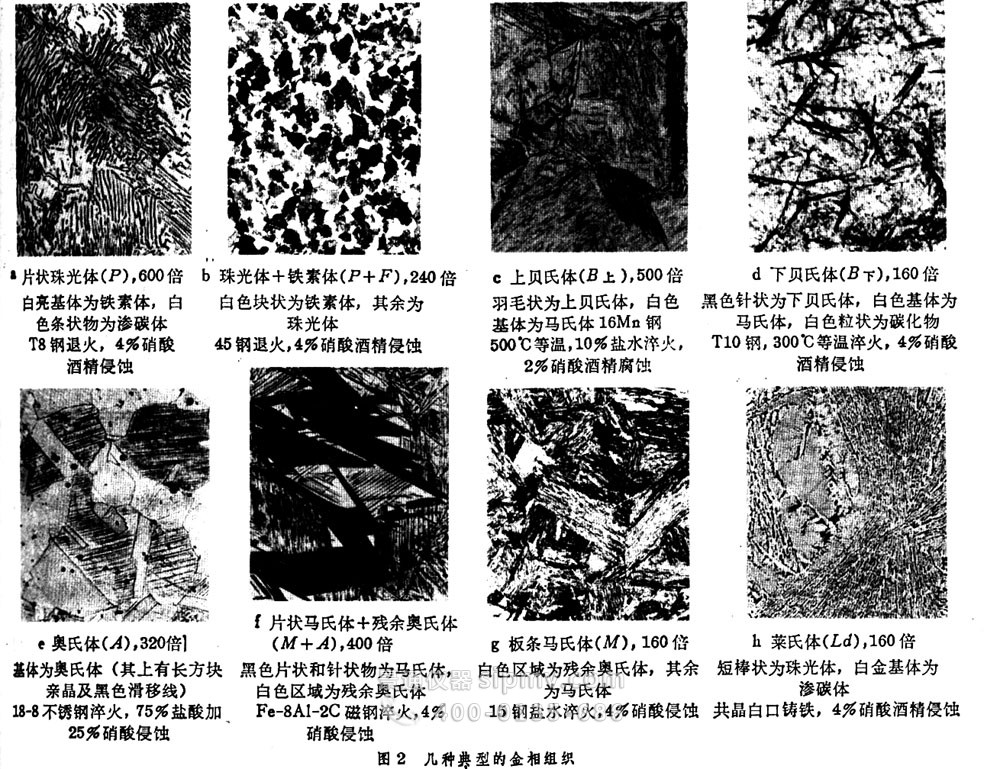

几种典型的金相组织

液态金属缓冷处理，很难获得细小的组织，除非加入细化剂、变质剂，但这也许会污染你的合金。后续的正火处理或者相变热处理，都能达到细化组织的目的。具体还是根据你的成分和组织性能要求来定吧。

参考文献：

• 超声波处理对细化碳钢凝固组织的影响
• 超声波对铸造合金组织和性能的影响
• 浇注温度对超声波细化铸锭组织的影响
• 超声波对金属凝固组织的影响

对于铸造组织的细化：

锻造可以实现组织的细化，如果不行，说明变形量不够；
相变热处理可以实现组织细化，根据材料不同可以通过多次正火、淬火+回火、退火+正火/淬火等等方式。
对于凝固过程组织细化：
加入形核剂，引导晶粒的形成，增加晶粒数量，控制晶粒尺寸；
引入外场，如超声波、振动等。

钢铁材料，从高温到室温，每发生一次相变就会对组织有一次细化的过程，而且在高温到低温过程中，冷速越快，相变后的晶粒越细小。但要注意，加热温度不能太高，也不能太低，太高会使奥氏体粗大，得不偿失，而太低（如奥氏体和铁素体的两相区），则使相变不完全，具体要看材料的成分。

很不幸的是所用的钢材在奥氏体区间只有5%左右的奥氏体量。这样的话用相变的方法使得组织细化可行么？可以试试“回复再结晶”的手段。就是通过大变形量，然后余热再结晶退火，可以明显细化组织。

• 一般来说加热锻造都会达到再结晶的形变量，工程应变可以超过70%（多次、累计），所以晶粒很容易细化到7级以上的。但是锻造会引入很大的应力，所以一般锻后会进行热处理，如果是较高温度的正火，晶粒有可能会长大。此外，锻造变形不均匀也会引发混晶。

Q:是否可以将锻造也看成犹如轧制过程，通过形变和再结晶来细化组织？
A:可以。再结晶的变形量根据材料、变形温度和形变速率有关。

1 增加过冷度 2 加行核剂 3 震荡打破晶枝
