前篇回顾：工具钢热处理第十一级别金相图谱(1-6级)

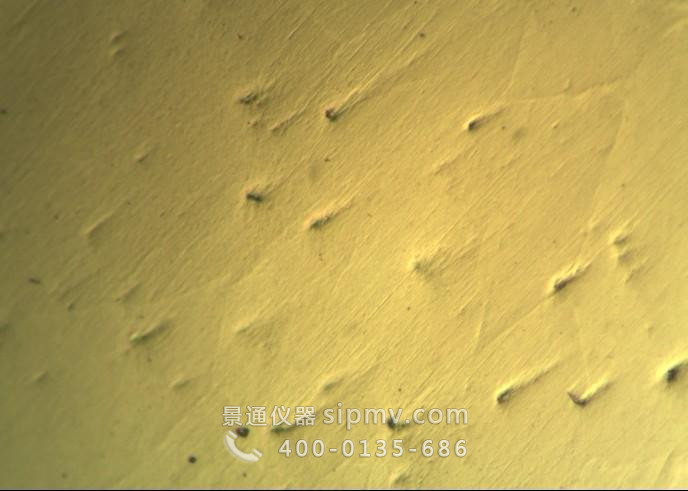

材料：钛合金；抛光剂：Al2O3悬浊液W5和W1.5；金相图片上出现很多黑点是怎么回事？怎样解决？抛光用力该如何控制呢？第三张图上的小黑点是不是抛光颗粒？该如何去掉？

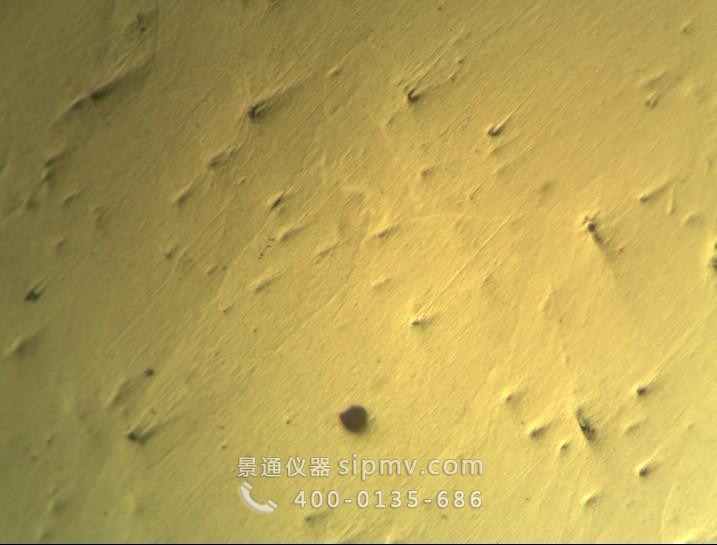

这些点点是怎么出现的？怎么样避免出现？

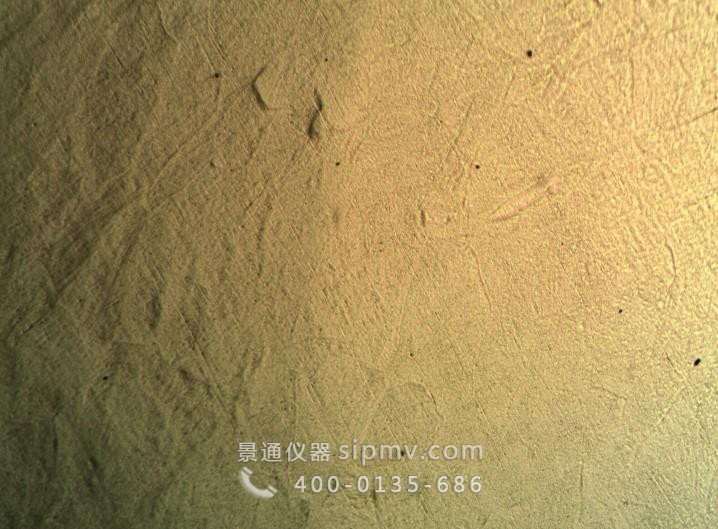

这些点点是怎么出现的？怎么样避免出现？

感觉抛光抛的有点大了，都有扫帚尾了，下次用力小点，特别是对试样的正压力小点！另：腐蚀后一定用乙醇冲洗后需要吹干！

抛光力度都是磨多了自己总结出的感觉，个人感觉第三张图上的小黑点有点发虚，应该还是你在抛光或腐蚀过程中引入的污染物！很不好去除的，制样过程中稍有不注意就会产生！这就要求你在拍照的时候也得仔细选择好区域啊！

如果试样是Beta钛合金或Beta锻后快冷的两相钛合金的话，可能是抛光的时间过长，出现的所谓的“麻点”。看样子只能重新打磨抛光，打磨过程中，注意力度不要过大，同时抛光时间不能太长，可以到市场上买专用的抛光药剂。

抛光过程中搞出来的，一般软合金出现较多，重新磨可以消除。金相多磨就会了。

抛光的时候，除了压力，手最好转一下，可以消除这些点。钛合金要慢慢抛。黑点有可能是外来杂质，没抛干净所致，找好的抛光布轻抛多在显微镜下观察抛没抛干净。

钛合金相对来说好磨一点，转速，其实没什么要求，你可以选择中心和边缘，相当于调整转速；抛光剂都可以，使用金刚石研磨膏可能效果会好一点，影响不大；抛光布，呢子质地的布都可以；钛合金抛光关键是耐心，因为材料还算硬，最初你会选择较大的力和较大粒径研磨膏来快速抛光，但这是不好的（可以，但你水平要先练到这个程度），使用粒径小的研磨膏，慢慢来，过程中，手要快速的旋转一下（间歇的），磨一会就看看效果，不要太急，钛合金你要慢慢练，磨好一个，你就全明白了。

洗干净抛光布再用用清水抛。技术活，慢慢练，好好抛。黑点是抛光过程造成的，选择更细小的抛光机，抛光力度不要太大，要有耐心，如果用金刚石研磨膏效果更好！
