上期回顾:为什么Al-Zn合金金相一直无法找到晶界?

Q:

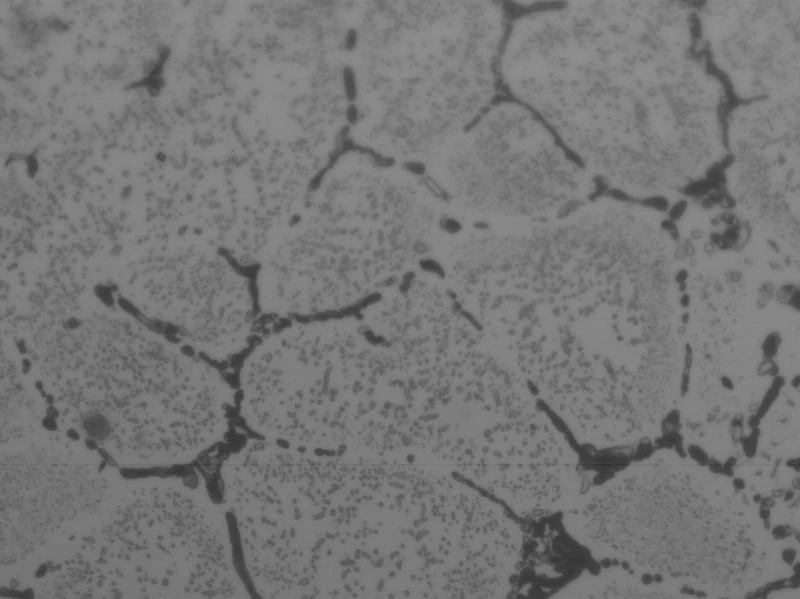

如何判断是否过烧?图中三角是过烧吗？下图为Al-Mn-Cu-Ni合金均匀化后的组织照片！

什么是均匀化处理?

均匀化处理作为提高锭坯的冶金质量及挤压性能的手段，自从20世界40年代出现得到了很大的发展，目前已经成为了提高锭坯的冶金质量的最重要方法。为了改变连铸线坯内部的组织和性能，以利于其后的拉伸生产，对某些连铸合金线坯要进行均匀化处理，使合金内部的结晶组织得到改善，铸造应力得以消除，偏析减少。 均匀化处理的温度，一般要高于该合金的中间退火温度，保温时间也比较长。例如，采用卧式连铸生产的HPb59-1铅黄铜线坯，需要在710~760℃温度下，保温4~8h。

均匀化处理重要的参数如：均热时间、均热温度及冷却速率都有了明确的提法。间歇式的均匀化炉也被连续均匀化炉所取代，连续均匀化炉具有先进的控制系统、完整的自动检测系统、锯切及装载系统。当然这种处理过程成本相当高，量化的收益就会有所减少。

A:

这个是过热组织，马上过烧！晶界加粗，比较典型。晶界处不是析出相。

具备过烧特征，但不典型

均匀化过程, plate-shaped beta相转化为spherical alpha相并伴有dispersoids生成,照片很符合以上两个转化过程
均匀化温度多少?建议测下电阻(resistivity)

应该还不是过烧组织，过烧组织有三个主要的判断方法：复熔共晶球、晶界加粗、3个晶粒交界处形成复熔三角区域。要是具备明显的一到二个特征，这才好判断为过烧。
你这个三角区域的还不能算是复熔三角区，可能是晶界的析出相。
从你图来看，个人觉得还不是都为等轴晶，应该还没过烧，要是炉温均匀的话，退火时间还可以长一些，或者略提高退火温度

感觉象过烧组织，但又象过热。
一般能从晶界上看出。
580热处理，温度高了。

过烧主要是有下面三个典型特征

1. 复熔共晶球或团块
2. 晶界局部复熔加粗或相界面复熔加粗
3. 复熔三角晶界

图片中晶界有加粗现象，但并不明显，过热也可能是类似组织。所以说有过烧特征但不典型

没有过烧，只是晶界上的化合物而已，可以用SEM确认下，3xxx合金化合物本来就多
