金相分析案例:铝合金组织图片分析

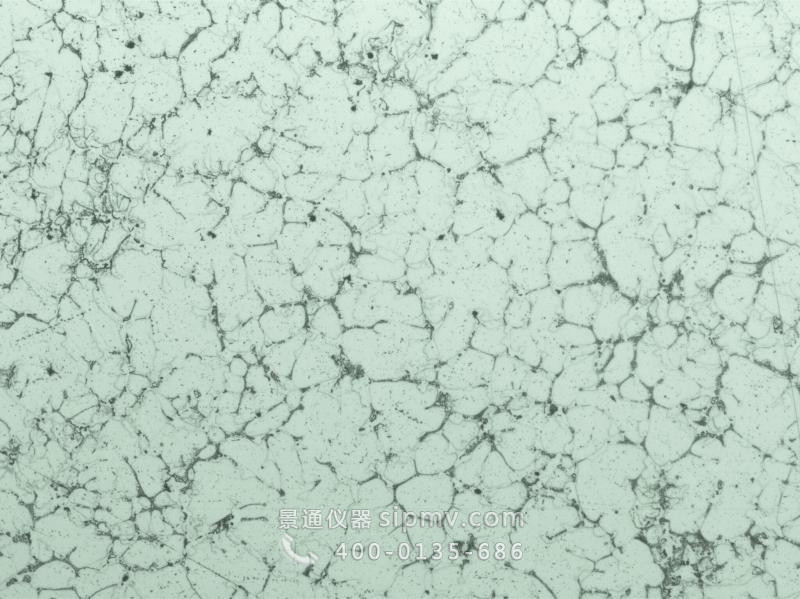

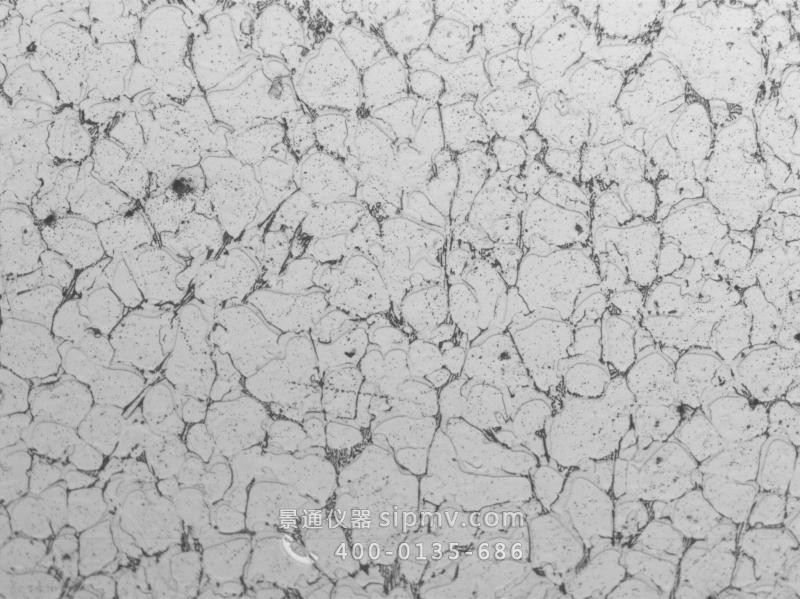

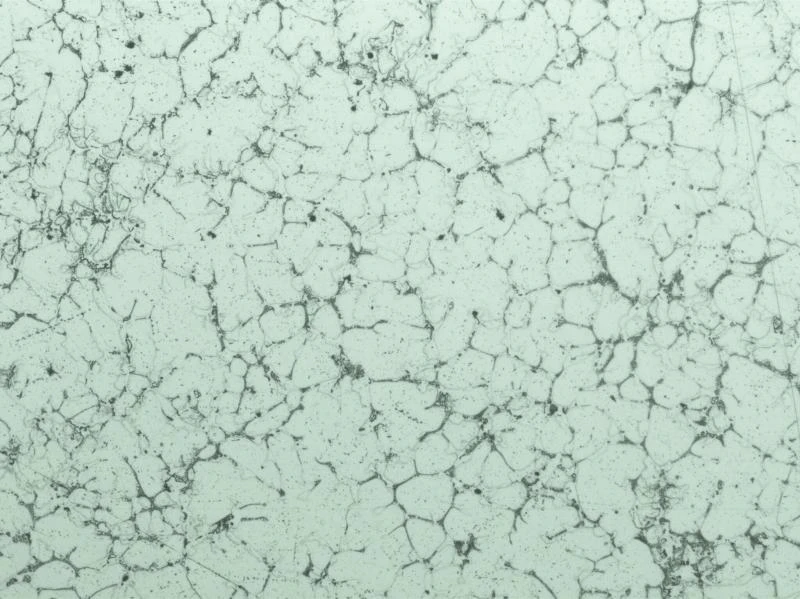

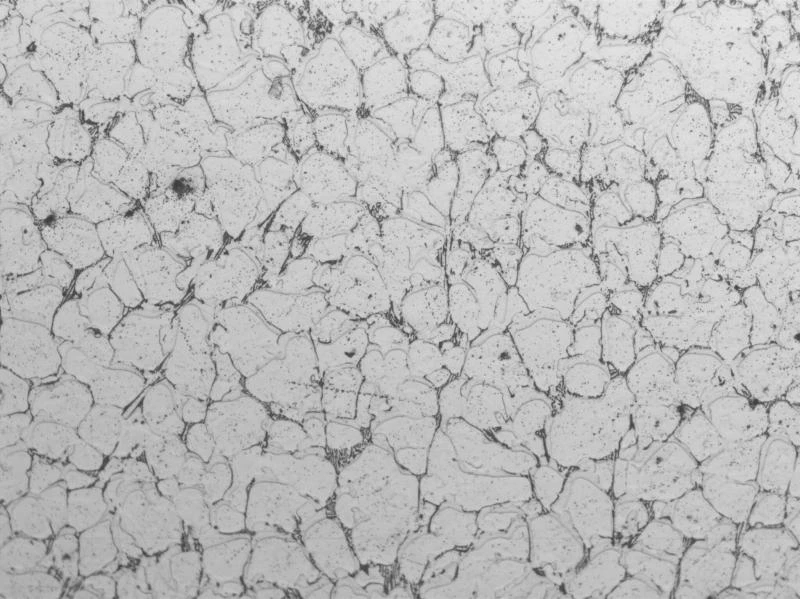

现有两张铝合金金相组织图片,请问第二张金相组织正常吗？
上期回顾:碳钢类金相图谱大全
Q:
A:
第一张照片貌似有抛痕
抛光有待进一步提高啊，应该介绍一下材料背景的。不知“第二张像草一样”指的是什么，是指绿颜色吗？这个是显微镜的滤光片造成的啊，选择你喜欢颜色的滤光片就可以了，
腐蚀轻了，清洗好像也不彻底
如果只是要观察显微组织，建议可以再放大倍数。如果是要观察晶粒度，建议电解抛光后进行阳极覆膜。虽然这样子浸蚀后也能看到晶粒，但有时候会被枝晶等影响。。。阳极覆膜后在偏光下观察能避免其他的干扰。
引用：电解抛光后会有黑点，应该是电解产物，请问如何去除这些黑点，或者有没有可能改善电解过程使黑点不出现？
一般会在精抛光之后先在显微镜下观察，确保其无黑点，然后电解。。。。至于1毫米以下的薄样，电解后确实会有赃物，可用超声波震荡，效果还可以
铝及铝合金的金相检验
景通公司提供显微金相组织分析解决方案
目的：主要用于检查金属材料微观的组织构成、评判热处理质量。
应用范围：铸铁、钢、铜合金、铝合金、镁合金、镍合金、钛合金等。
测试步骤：取样→清洗→镶嵌→研磨→抛光→微蚀→观察。
依据标准：
钢铁：
- GB/T 13298-1991 金属显微组织检验方法
- GB/T 13299-1991 钢的显微组织评定方法
- GB/T 9441-2009 球墨铸铁金相检验
- GB/T 7216-2009 灰铸铁金相检验
- GB/T 1299-2000 合金工具钢
- GB/T 13320-2007 钢质模锻件 金相组织评级图及评定方法
- GB/T 11354-2005 钢铁零件 渗氮层深度测定和金相组织检验
- GB/T 13305-2008 不锈钢中α-相面积含量金相测定法
- GB/T 4334-2008 金属和合金的腐蚀不锈钢晶间腐蚀
- GB/T 14979-1994 钢的共晶碳化物不均匀度评定方法
- JB/T 1255-2001 高碳铬轴承钢滚动轴承零件热处理技术条件
- JB/T 9204-2008 钢件感应淬火金相检验
- JB/T 7710-2007 碳氮共渗或薄层渗碳钢件 显微组织检测
- JB/T 7713-2007 高碳高合金钢制冷作模具显微组织检验
铜及铜合金：
- QJ 2337-1992 铍青铜的金相试验方法
镁及镁合金：
- GB/T 4296-2004 镁合金加工制品显微组织检验方法
铝及铝合金：
- JB/T 7946.1-1999 铸造铝硅合金变质
- JB/T 7946.2-1999 铸造铝合金金相 铸造铝硅合金过烧
- JB/T 7946.3-1999 铸造铝合金针孔
- JB/T 7946.4-1999 铸造铝铜合金晶粒度
典型图片：
|
|
 |

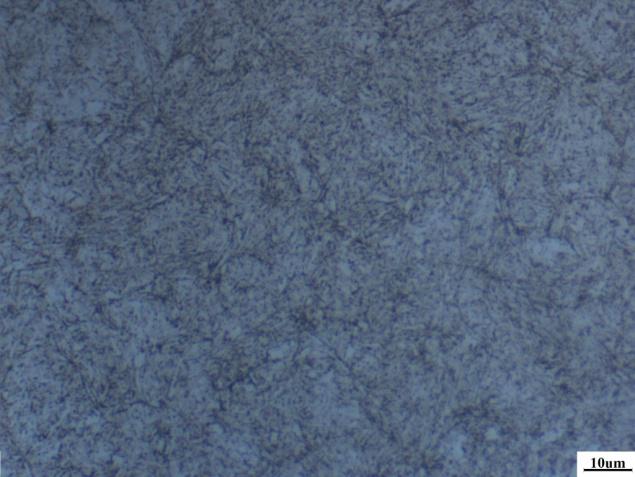

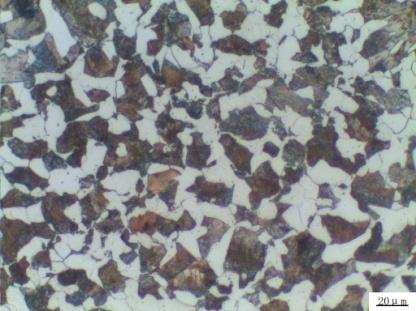

| 45钢金相组织 | 合金工具钢金相组织 |
 |
 |

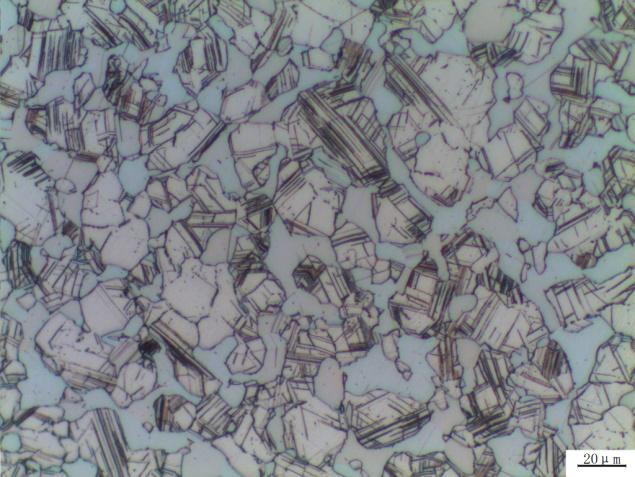

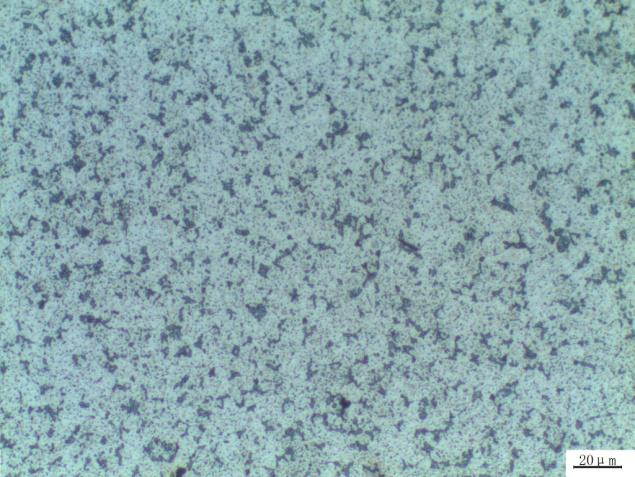

| 314不锈钢晶间腐蚀 | 奥氏体双相不锈钢 |
 |
 |

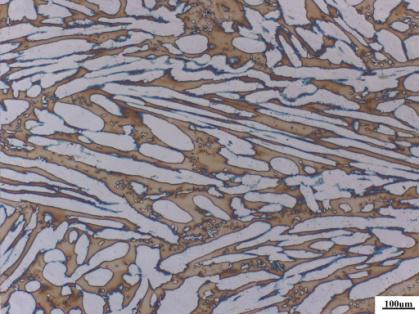

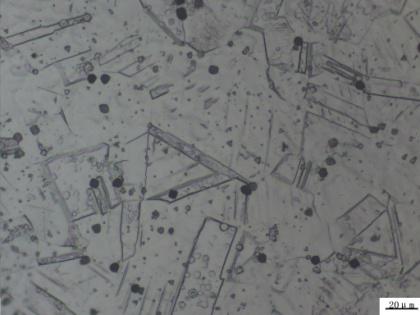

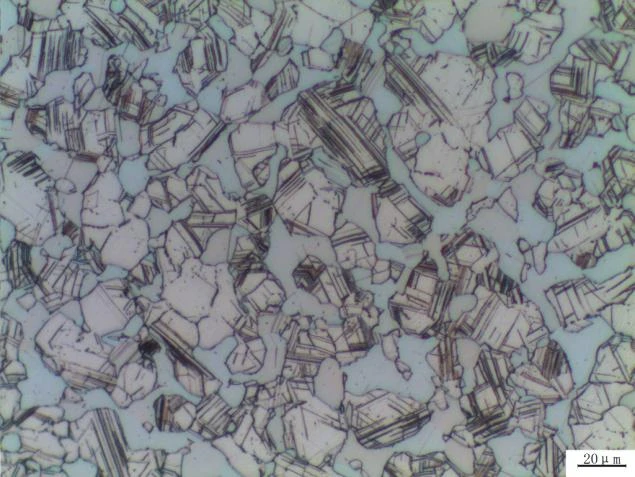

| 铝合金金相组织 | 铜合金金相组织 |
版权属于:景通仪器 - 国内领先的显微镜与显微数字成像解决方案供应商
转载时必须以链接形式注明作者和原始出处及本声明。
本文地址：http://www.sipmv.com/support/faq/2622/
