MicroDemo

焊接熔深测量检测系统使用光学显微镜与数字成像系统、图像分析测量软件等一体化光电图像技术，对各种焊接接头（对接、角接、搭接和T型接等等）产生的焊接熔深进行观察分析、测量及数据的保存，是对焊接工艺质量检验的重要工具。

系统组成

显微镜主机，显微镜成像系统，焊接熔深图像分析测量软件

焊接熔深测量系统为定制方案，具体配置选型根据您的需求及预算决定详细请与我们联系咨询。

焊缝熔深是指在焊接接头横截面上，母材或前道焊缝熔化的深度。焊缝熔深显微镜适用于测量金属焊接熔深。检验方法根据对产品是否造成损伤可分为破坏性检验和无损探伤两类。

1、焊缝熔深显微镜外观检验

焊接接头的外观检验主要是发现焊缝表面的缺陷和尺寸上的偏差。

2、焊缝熔深显微镜致密性检验

贮存液体或气体的焊接容器，其焊缝的不致密缺陷，如贯穿性的裂纹、气孔、夹渣、未焊透和疏松组织等，可用致密性试验来发现。测量焊接溶深的显微镜致密性检验方法有：煤油试验、载水试验、水冲试验等。

系统特点：

1. 采用了简洁的光学显微镜与现代摄影，分析，测量一体化技术

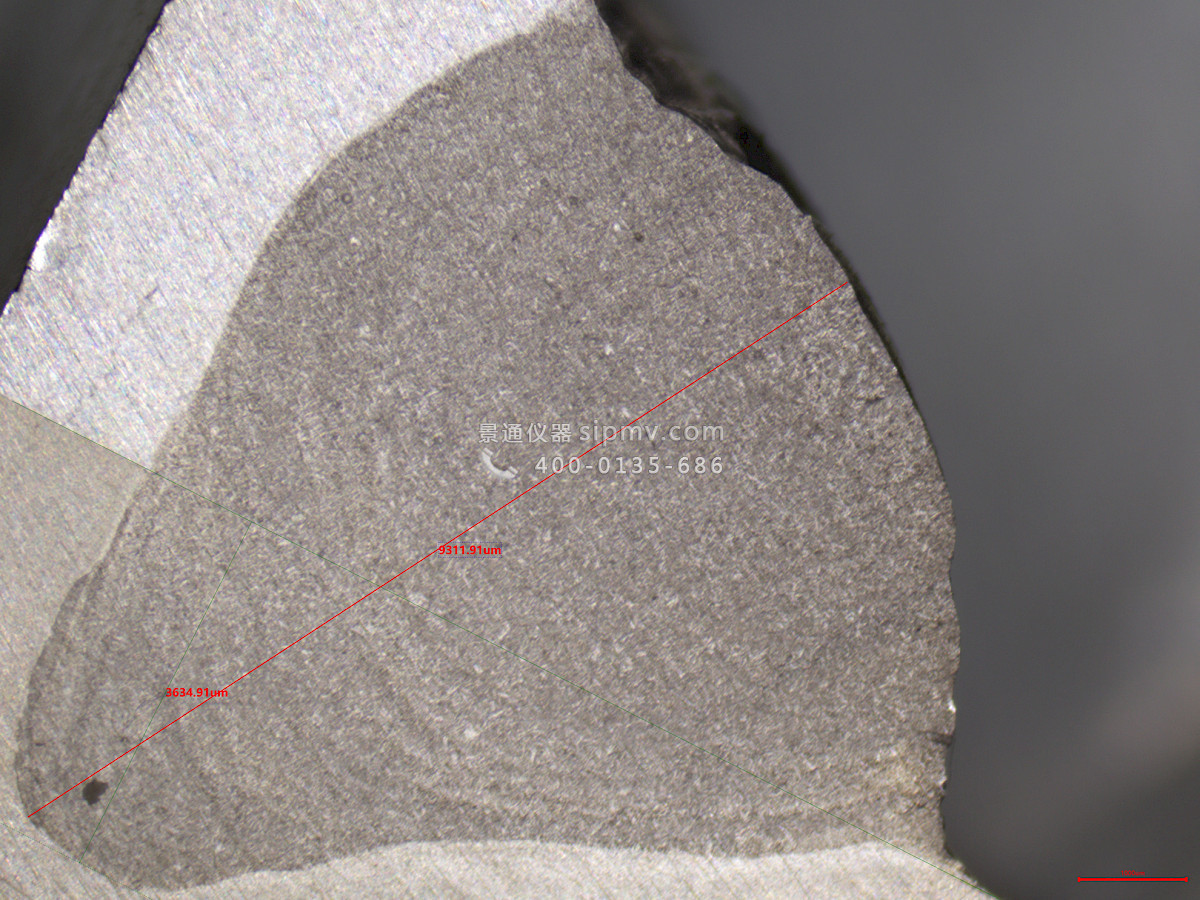

2. 可以对熔深进行精确的检测，在熔深图像上叠加比例尺，并可保存输出
3. 可做焊缝宏观金相检验，如：焊缝或者热影响区是否有气孔，夹渣，裂纹，未焊透，未熔合，咬边等缺陷
