STX-402系列

STX-402台式金刚石线切割机是我司研发、制造的一种小型台式金刚石线切割设备。可用于晶体、陶瓷、玻璃、蜂窝陶瓷（汽车尾气处理载体，薄壁，易碎）、岩样、矿样、PCB板、耐火材料、复合材料、生物及仿生复合材料等脆性材料的精密切割，最大切割尺寸可达4″。

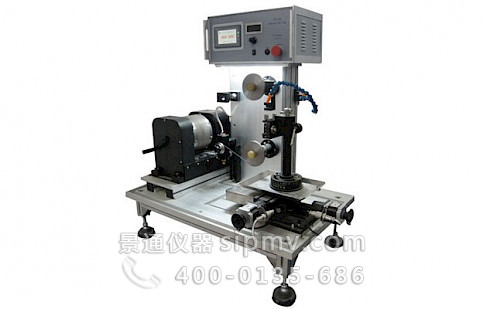

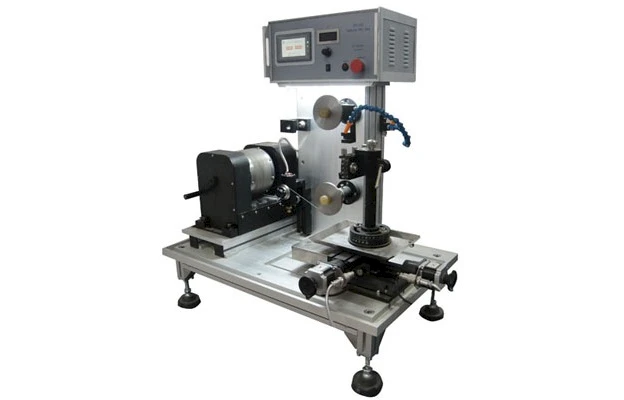

STX-402台式金刚石线切割机

产品信息

温馨提示： 当前您浏览的STX-402产品为金相显微镜使用的前一道工序所需要的金相试样制样制备产品，在对金属、岩石等材料的制样制备工作过程中往往需要对材料进行切割、镶嵌、预磨、磨抛及抛光等工序，更多本工序产品请点击制样制备产品目录。

STX-402台式金刚石线切割机是我司研发、制造的一种小型台式金刚石线切割设备。可用于晶体、陶瓷、玻璃、蜂窝陶瓷（汽车尾气处理载体，薄壁，易碎）、岩样、矿样、PCB板、耐火材料、复合材料、生物及仿生复合材料等脆性材料的精密切割，最大切割尺寸可达4″。本机能实现高效率、高质量的切割，是实验室和生产单位的理想设备。

技术参数

产品型号 STX-402台式金刚石线切割机
主要特点

1、特别适于切割高价值、易碎裂的晶体，如ZnO、BTO、YAG、BBO等，切片成功率可高达99%以上

2、配有二维可调夹具，水平、垂直转角精度都为±10′，可保证切割晶向的精度

3、采用80m长的金刚石线进行往复式切割，线速度在0-2m/s间可调

4、也可采用金属光线与磨料浆液进行切割

5、采用步进电机驱动，自动进刀切割。切割速度可根据材料不同进行相应调整，提高切割质量，及延长金刚石线使用寿命
技术参数

1、切割线总长：80m

2、线速：0-2m/s内可调

3、二维夹具转角精度：10′

4、X轴行程：≤110mm

5、Y轴行程：≤110mm

6、X、Y 轴示值精度：0.01mm

7、切割最大样件尺寸：Φ100mm×80mm
产品规格

尺寸：810mm×700mm×910mm；重量：110kg
标准配件 1、张紧轮 1个
2、导向轮 2个
3、金刚石线 2卷
4、水泵 1个
5、树脂陶瓷块 2块
6、石蜡棒 4根
可选配件

1、金刚石线(Φ0.14mm、Φ0.2mm、Φ0.3mm、Φ0.4mm)

2、冷却油
