VM4600M系列

VM4600M 三目正置大平台金相显微镜配有大范围移动的载物台、柯拉落射照明系统、长距平场物镜、大视野目镜，图像清晰、衬度好，同时配有偏光装置，可实现偏光观察。适用于薄片试样的金相、矿相、岩相、晶体等结构分析和鉴别，电子芯片的检查或用于观察材料表面特性

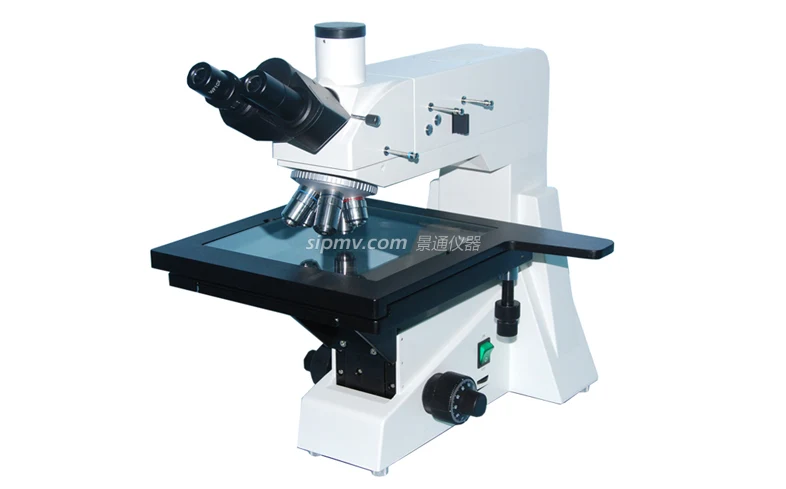

VM4600M 大平台金相显微镜

产品信息

VM4600M 三目正置大平台金相显微镜配有大范围移动的载物台、柯拉落射照明系统、长距平场物镜、大视野目镜，图像清晰、衬度好，同时配有偏光装置，可实现偏光观察。适用于薄片试样的金相、矿相、岩相、晶体等结构分析和鉴别，电子芯片的检查或用于观察材料表面特性，如：划痕、裂纹、喷涂的均匀性等及纺织纤维、化学颗粒的分析研究。是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。VM4600M可放大50-800倍。

VM4600M 主要性能特点：

  • 系统配置了大尺寸、大范围移动载物台，适合大工件的检查
  • 两路光路自由切换输出，一路用于观察，一路连接摄像装置，并配有偏光装置

技术参数

序号 名称 技术参数
1 平场目镜 大视野 WF10X(Φ18mm)
2 长距平场物镜 PLL5X/0.12、10X/0.25、20X/0.40、40X/0.60、80X/0.80
3 总放大倍数 50X-800X
4 观察头 三目镜,倾斜30˚,(内置检偏振片,可进行切换)
5 转换器 五孔 (外向式滚珠内定位)
6 粗微调调焦范围 粗微动同轴调焦, 微动格值0.7μm, 粗动松紧可调,带锁紧和限位装置
7 载物台 三层机械移动式尺寸: 250mmX230mm,移动范围: 154mmX154mm
8 光瞳距离 53-75mm
9 滤色片 (黄,蓝,绿)滤色片和磨砂玻璃
10 落射照明系统 6V 20W卤素灯,亮度可调带视场光栏、孔径光栏、起偏振片,
11 偏光装置 内置检偏器可自由切换正常观察或偏光观察
12 仪器重量 净重11.0公斤    毛重12.5公斤
13 仪器尺寸 仪器尺寸42X45X45（cm） 包装尺寸45X50X50(cm)

可选产品

1、显微镜选购件：

序号 名称 技术参数
1 目镜 16X(Φ11mm)
2 测微目镜 10X(Φ18mm)
3 物镜 PLL60X、100X（干式）
4 物镜测微尺 0.01mm
5 超大工作台 三层机械移动式尺寸: 280mmX270mm,移动范围: 204mmX204mm
6 暗场装置 明/暗场物镜5X、10X、20X、40X、50X、60X、80X、100X
7 透射光源 底座可加透射光源6V20W独立控制

2、摄像系统选购：

序号 名称 参数及功能
1 CMOS数字摄像头   300万、500万、900万、1400万、1800万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。）
2 CCD数字摄像头 140万、200万、500万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。）
3 高清模拟摄像头 日本JVC、松下及国产品牌580线（具有单张、定时采集图像，录像，叠加比例尺、测量、连接多媒体，打印输出等功能）
4 单反数码相机 佳能、尼康、莱卡等千万级以上像素单反相机（具有拍照、录像等功能）

3、分析软件选购：

序号 名称 参数及功能
1 基本测量软件JT-C 可单张、定时、连续采集；可显示标尺、放大倍数；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。
2 金相分析软件JT-J 包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目，具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。
3 矿相分析软件JT-K 通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集；可显示标尺；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。
4 粒度软件JT-L 包含所有基本测量功能，提取并计算不同颜色图像所占面积比例，可对视场内颗粒自动测量分析，并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图，也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出
