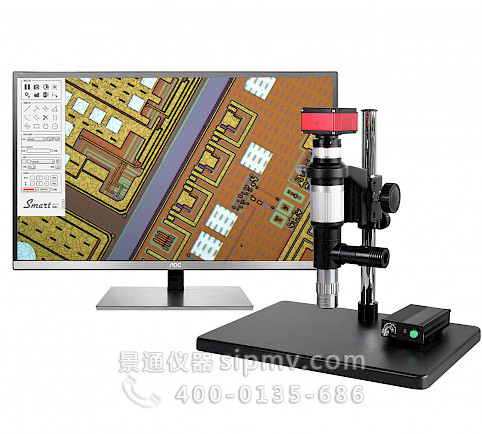

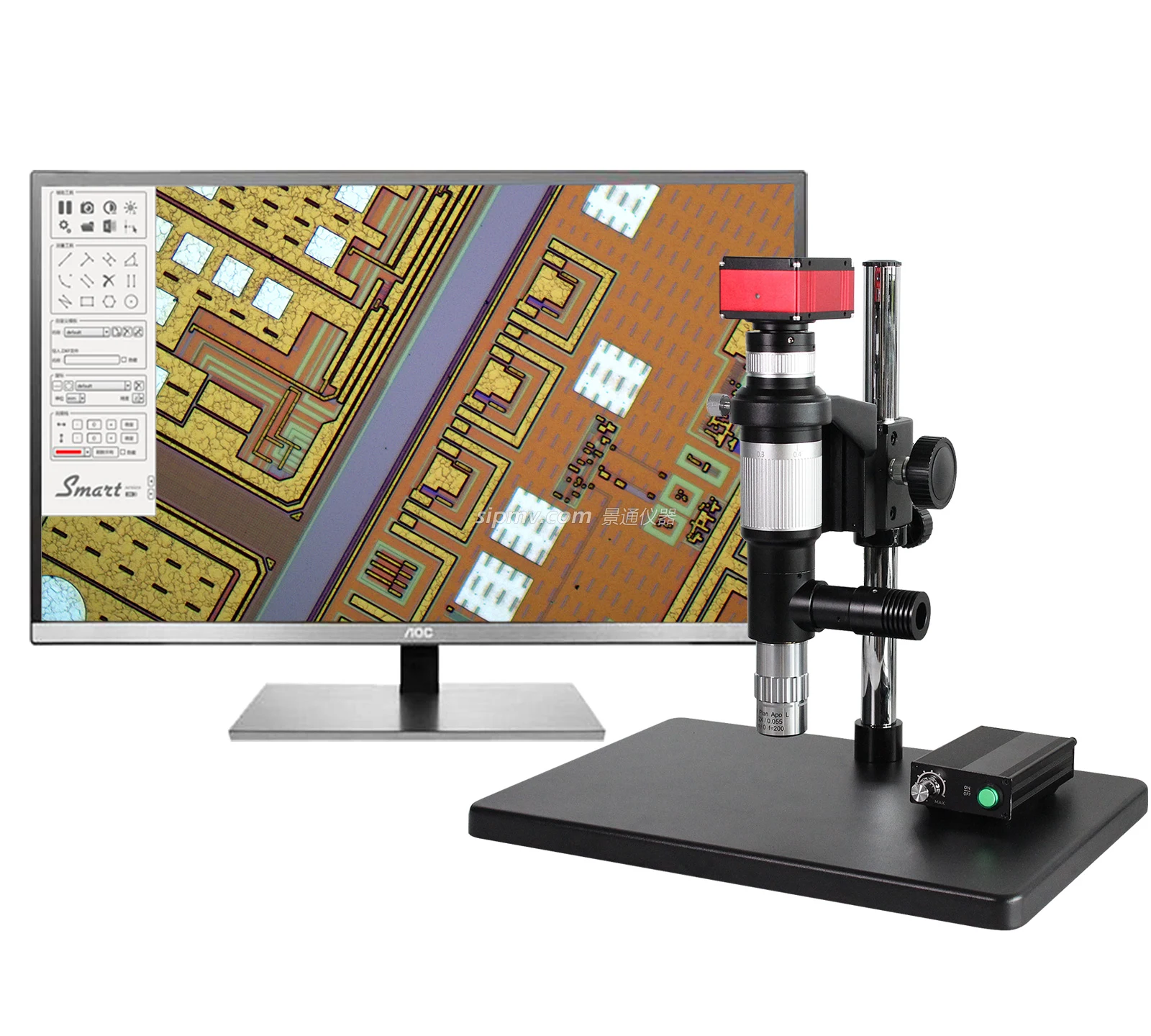

TZ660D全高清4K视频同轴光显微镜系列

TZ660D同轴光显微镜采用全高清4K复消色差连续变倍光学镜头，消除了色差和球差，在整个视场内都能获得高对比度、高分辨率的图像。适用于彩色成像和高灵敏度单色成像，复消色差连续变倍镜头搭配高清4K 830万像素相机60FPS输出帧率，HDMI2.0、USB3.0、USB2.0、千兆网多种输出方式，可测量拍照录像等图片分析。适用于晶圆、芯片表面电路和缺陷检测；金属、玻璃表面的划痕、瑕疵检查；PCB焊盘和线路检查；材料科学表面结构分析。

TZ660D全高清4K视频同轴光显微镜晶圆芯片检测

产品信息

一、产品概述

TZ660D同轴光显微镜采用全高清4K复消色差连续变倍光学镜头，消除了色差和球差，在整个视场内都能获得高对比度、高分辨率的图像。适用于彩色成像和高灵敏度单色成像，复消色差连续变倍镜头搭配高清4K 830万像素相机60FPS输出帧率，HDMI2.0、USB3.0、USB2.0、千兆网多种输出方式，可测量拍照录像等图片分析。适用于晶圆、芯片表面电路和缺陷检测；金属、玻璃表面的划痕、瑕疵检查；PCB焊盘和线路检查；材料科学表面结构分析。

二、性能特点

1、光学系统：复消色差光学系统。

2、照明系统：同轴光照明。

3、光学镜头：高清4K连续变倍镜头。

4、配套高清4K相机，支持HDMI,USB,以及网口输出，相机配套专业图像测量软件，支持各种测量方式。

三、显微镜参数

序号

名称

技术参数

1

主体连续变倍物镜

0.3X-3.0X

2

无限远复消色差物镜

5X/0.14 WD33.6（可以选购2X/0.055 WD33.7；10X/0.28 WD33.4；20X/0.34 WD29.5）

3

总放大倍数

3X-150X

4

调焦托架

粗微同调调焦旋钮

5

CTV适配器接口

1X

6

光源

LED点光源3W，标配白光，可选配红黄蓝紫绿光源

7

传感器尺寸

SONY 1/1.8

8

像素(μm)

2.0μm X 2.0μm

9

输出方式

HDMI2.0、USB3.0、USB2.0、千兆网，优盘

10

光谱响应范围

380-650nm (有红外截止滤光片情况下)

11

白平衡

ROI 白平衡/手动Temp-Tint调整

12

曝光方式

逐行曝光

13

记录方式

图像和视频

14

输出颜色

彩色

15

曝光方式

逐行曝光

16

相机接口

C口



四、CTV拓展倍率



CTV接口

镜头变倍体

1X物镜下倍率

5X物镜下倍率

标配

1X

0.3 -3.0X

3-30X

15-150X

选配

1.33X

0.3 -3.0X

4-40X

20-200X

选配

1.67X

0.3 -3.0X

5-50X

25-250X

选配

2X

0.3 -3.0X

6-60X

30-300X

选配

2.33X

0.3 -3.0X

7-70X

35-350X

选配

2.67X

0.3 -3.0X

8-80X

40-400X

选配

3X

0.3 -3.0X

9-90X

45-450X

选配

3.33X

0.3 -3.0X

10-100X

50-500X
