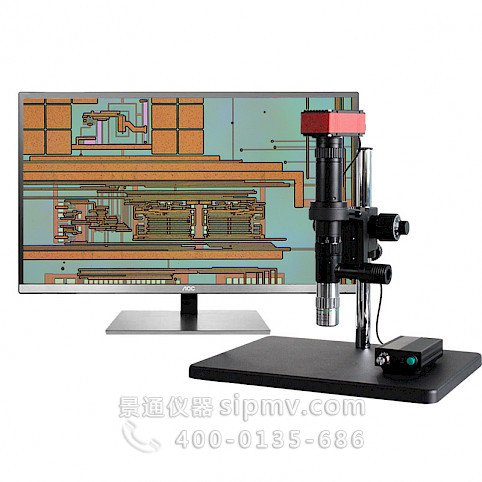

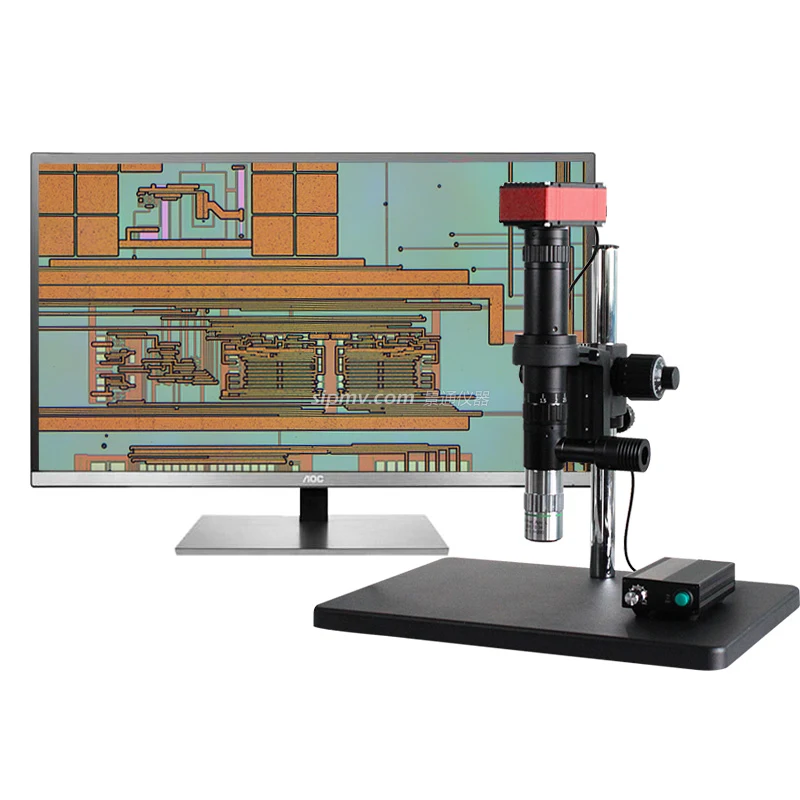

TZ650D高分辨率单筒镜头采用积木式结构，平行光路光学系统，可选配不同倍率的CCD接口和辅助物镜满足不同倍率，视野和工作距离的需求。高分辨率、高对比度成像。重复定位精度高，重复精度可达1um。可选配LED照明或光纤照明可观察不同的样品，可以满足客户多方面的要求，广泛应用于电气设备、半导体、LCD、LED观察检测等
产品信息
一、产品概述:
TZ650D高分辨率单筒镜头采用积木式结构，平行光路光学系统，可选配不同倍率的CCD接口和辅助物镜满足不同倍率，视野和工作距离的需求。高分辨率、高对比度成像。重复定位精度高，重复精度可达1um。可选配LED照明或光纤照明可观察不同的样品，可以满足客户多方面的要求，广泛应用于电气设备、半导体、LCD、LED观察检测等。
二、显微镜参数
| 序号 | 名称 | 技术参数 |
|---|---|---|
|
01 |
镜 筒 |
同轴定格定倍镜头 |
|
02 |
光学倍率 |
0.6-5.0X连续变倍 1:8.3大变倍比 |
|
03 |
电子放大 |
180X-1525X连续变倍（根据21.5寸显示器） |
|
04 |
视场范围 |
0.036mm-100mm |
|
05 |
1X |
|
|
06 |
5X |
|
|
07 |
镜筒安装直径 |
φ39.6mm |
|
08 |
照明方式 |
可调同轴光源 |
|
09 |
调焦方式 |
立柱式 |
|
10 |
调节范围 |
升降调节范围60mm；立杆高330mm |
|
11 |
底座尺寸 |
320mm×260mm |
|
12 |
0.3X ,0.45X,0.5X,0.67X 1.5X,2X,3X |
|
|
13 |
辅助物镜倍率可选 |
0.3X,0.4X,0.5X ,0.6X,1.5X,2X |
|
14 |
10X ,20X,40X,60X,80X,100X |
|
|
2X,2.5X,5X,10X,20X,50X |
三、相机参数
KD-4KR相机技术特点：
◆ 内置全新开发的测量系统，再次提高图像清晰度；
◆ 4K输出图像830万像素，实时帧率60FPS；
◆ 新增:自定义界面编辑、自定义模板编辑、Dxf导入模板、文件管理、测量数据导出等功能；
◆ SONY高性能感光芯片，噪声低、灵敏度高、色彩真实；
◆ 双核2*[email protected]+2*[email protected] ；
◆ 高清拍图、录像及预览回放；
◆ 内置自动寻边功能，提升测量效果；
◆ 支持U盘存储功能，可外接鼠标
| 型号 product model | KD-4KR |
|---|---|
|
接口 Interface |
|
|
分辨率 Resolution |
3840 x 2160 |
|
像元尺寸 Pixel size |
1.85μm x 1.85μm |
|
靶面尺寸 Target size |
1/1.7 |
|
数据位数 Data bi |
12bit |
|
曝光方式 Shutter mode |
逐行曝光Rolling Shutter |
|
输出帧率 Output frame rate |
60FPS |
|
输出颜色 Output color |
彩色Color |
