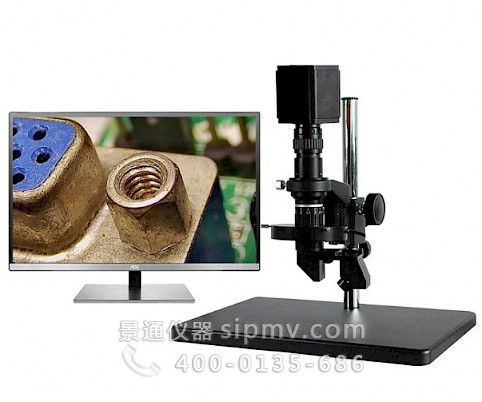

ATE-5 该三维数码视频显微镜基于无限远光学系统，0.6-5.0X 连续变倍，工作距离86mm。 2D和3D观察可手动自由切换，360 °旋转，物镜观察角度45 °，当切换2D和3D观察时，工作距离保持不变，不用重新调焦，中心位置保持一致，连续变倍每个倍率都是清晰的图像。
产品信息
主要特性
1.ATE-5 该三维数码视频显微镜基于无限远光学系统，0.6-5.0X 连续变倍，工作距离86mm。
2. 2D和3D观察可手动自由切换，360 °旋转，物镜观察角度45 °，当切换2D和3D观察时，工作距离保持不变，不用重新调焦，中心位置保持一致，连续变倍每个倍率都是清晰的图像。
3. CCD接口带有微调装置可以匹配任何CCD相机，微调时不用转动镜头主体和相机。
4. 最低倍视野可以充满相机视场没有黑边，高分辨率，大景深。
5.配备1/1.8” HDMI 4K测量相机，4K 3840*2160分辨率，可选配27寸4KHDMI高清显示屏。
5. 广泛应用于微电子、精密电子、精密五金件、深孔壁、生命科学、动植物形态、刑侦鉴定等等行业。
光学参数表
|
镜头参数 |
光学倍率 |
0.6-5.0X |
|
总倍率 |
20-190X (基于21.5寸显示器) |
|
|
工作距离 |
86mm |
|
|
变倍比 |
1:8.3 |
|
|
视野 |
24*13.5-2.88*1.62mm |
|
|
标准C接口 |
||
|
2D /3D 手动自由切换 |
||
|
2D/3D切换时工作距离保持不变，无需再次调焦 |
||
|
2D/3D切换时中心保持不变 |
||
|
360 °旋转，45°物镜角度 |
||
|
相机参数 |
1/1.8” SONY CMOS |
|
|
分辨率 |
3840*2160 60帧 |
|
|
白平衡 |
手动/自动 |
|
|
曝光 |
手动/自动 |
|
|
十字线 |
8组，位置、颜色(可调) |
|
|
记录格式 |
拍照录像图片到U盘 分辨率:3840*2160 支持 U盘存储、回显播放等 |
|
|
辅助功能 |
支持：测量线宽、测量字体、图元颜色、字体颜色、定标颜色等等任意调整 |
|
|
测量 |
全新测量系统，点间距、矩形、同心圆、多边形、三点圆、圆心距、圆线距、角度、弧度、点线距、平行线、折线（只能在2D状态下测量） |
|
|
输出接口 |
||
|
光源参数 |
区域控制 |
四分区控制，亮度0-100%可调. |
|
光颜色 |
白色 |
|
|
LED数量 |
208PCS LED |
|
|
照度 |
15000 Lux |
|
|
波长 |
455-457.5nm |
|
|
输出电压 |
12V |
|
|
输出功率 |
8-10W |
|
|
工作距离 |
35-110mm |
|
|
材料 |
铝合金 |
|
|
尺寸 |
内径40mm, 外径106mm ,高度19mm |
|
|
支架参数 |
支架 |
圆立柱粗调支架 |
|
底板尺寸 |
260*200mm |
|
|
立柱高度 |
328mm |
|
|
主柱尺寸 |
32mm |
|
