XCAM 多输出显微镜相机系列

XCAM相机是景通仪器设计的一款包含多种相机接口（HDMI+SD卡的USB接口，这里XCAM的X表示多接口的意思）的CMOS相机，它采用超高性能的CMOS传感器。相机即可以直接连接到HDMI显示器，还可以同时连接到电脑，更可以将图像同视频保存在SD卡中供现场分析与后继研究。

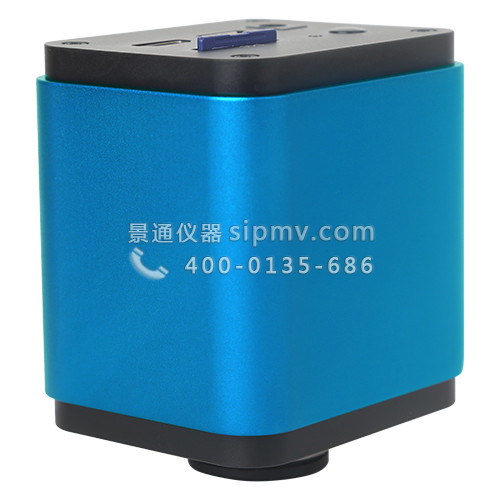

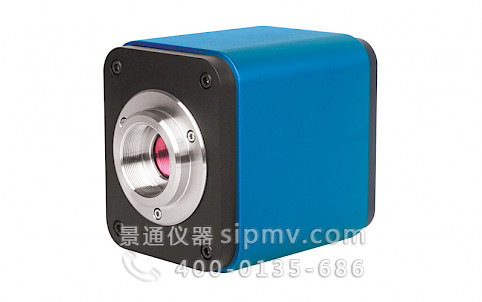

XCAM系列HDMI+USB多输出显微镜摄像头CMOS相机
XCAM系列HDMI+USB多输出显微镜摄像头背面 XCAM系列HDMI+USB多输出显微镜摄像头CMOS相机 XCAM系列HDMI+USB多输出显微镜摄像头CMOS相机与显微镜的连接

产品信息

XCAM系列HDMI+USB多输出显微镜摄像头CMOS相机

  • 采用高灵敏度CMOS传感器的多合1( HDMI+USB+SD卡) C接口相机;
  • HDMI & USB可实现同时输出;
  • 内嵌鼠标控制;
  • 内嵌图像捕获与视频录像到SD卡的功能;
  • 内嵌鼠标操控的控制面板;
  • 内嵌缩放、镜像、比较、冻结、十字丝、浏览等鼠标操控工具条;
  • 内嵌图像、视频浏览，显示与播放功能;
  • Ultra-Fine颜色引擎确保颜色精准再现;
  • 随相机提供高级视频与图像处理应用软件ToupView;
  • 提供Windows/Linux/OSX多平台标准UVC SDK;
  • CNC外壳一次成型设计与加工;

XCAM：XCAM相机是景通仪器设计的一款包含多种相机接口（HDMI+SD卡的USB接口，这里XCAM的X表示多接口的意思）的CMOS相机，它采用超高性能的CMOS传感器。相机即可以直接连接到HDMI显示器，还可以同时连接到电脑，更可以将图像同视频保存在SD卡中供现场分析与后继研究。

XCAM最大的特点是相机本身就是一款微型电脑，可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上，更进一步，用户可以用USB鼠标接口的鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。

将鼠标拔下，将该USB接口连接到电脑，则该XCAM相机又是一台USB接口相机，用户可以用随机软件ToupView或ToupLite直接实现对相机的控制。XCAM相机可以用于工具现场检测、显微镜观测等。

订购代码 传感器型号/尺寸 像素(μm) G光灵敏度
暗电流		 FPS/分辨率 合并模式 曝光时间
XCAM1080PHA
XP1080A		 Sony IMX236(C) 1/2.8"(5.5x3.4) 2.8x2.8 510 mv with 1/30s
0.15 mv with 1/30s 		 60@1920x1080
30@1920x1080		 1x1 0.4ms~999ms



接口与按键功能
XCAM系列HDMI+USB多输出显微镜摄像头CMOS相机

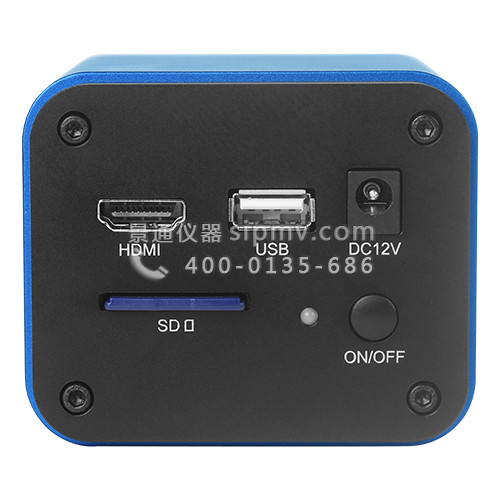

XCAM系列HDMI+USB多输出显微镜摄像头背面		 USB USB相机或USB鼠标
HDMI HDMI输出
DC12V 12V电源输入
SD SD卡插槽
ON/OFF On/Off电源开关
LED 电源开指示灯
HDMI输出其他参数
UI操作 通过USB接口鼠标实现
图像捕获 以调整形式保存SD卡中
视频录像 以1080P分辨率，30fps速度保存在SD卡中
相机控制面板功能 包括了曝光、增益、白平衡、颜色调整, 锐度与去噪控制
工具栏 包括缩放、镜像、比较、冻结、十字丝、浏览等函数
USB接口其他参数
白平衡 自动白平衡
颜色技术 Ultra-Fine颜色引擎(USB)
捕获/控制API 标准UVC（ Windows/Linux/Mac(USB)）
记录机制 静态图像或视频(USB)
软件环境(USB2.0接口接计算机)
操作系统 Microsoft® Windows® XP /Vista /7/8/8.1(32 & 64 bit)
OSx(Mac OS X)
Linux
PC基本要求 CPU: Intel Core2 2.8GHz或更高
内存: 4GB或更多
USB接口: USB2.0高速接口
显示器:   19”或更大
CD-ROM
相机工作环境
工作温度（摄氏度） -10~ 50
贮存温度（摄氏度 -20~ 60
工作湿度 30~80%RH
保存湿度 10~60%RH
电源 DC 12V/2A 适配器
相机尺寸
长度 x 宽度 x 高度 78 mm (3.07”) x 70 mm (2.76”) x 92mm (3.62”)
运输重量 0.47 kg (1.0lbs)

HDMI 相机与显微镜的连接

XCAM系列HDMI+USB多输出显微镜摄像头背面

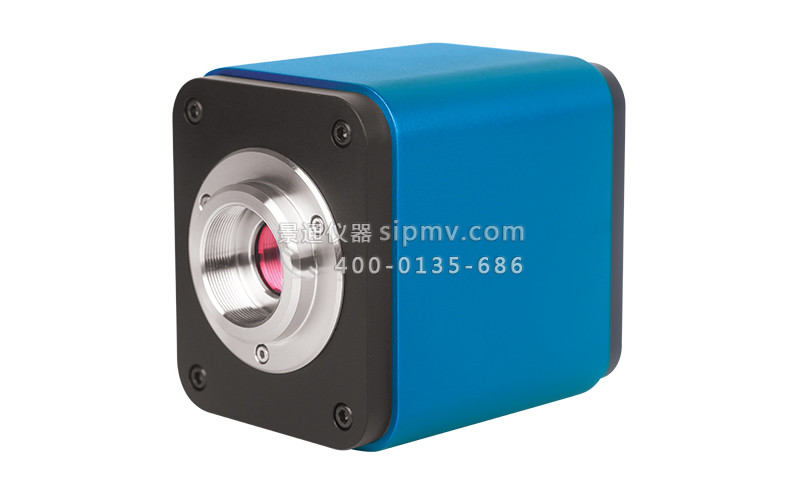

XCAM多输出显微镜摄像头前端C接口 XCAM摄像头背面

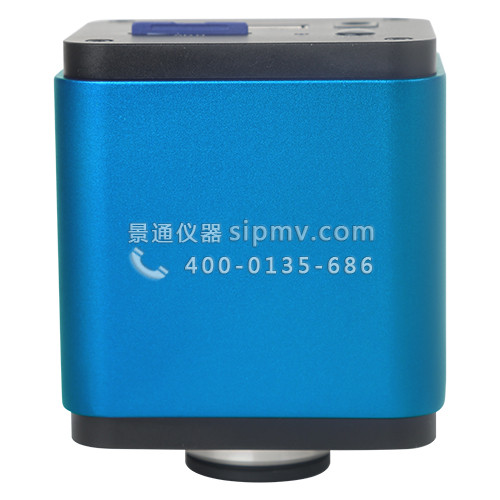

XCAM系列HDMI+USB多输出显微镜摄像头CMOS相机正视图 XCAM系列HDMI+USB多输出显微镜摄像头CMOS相机侧视图
正视图 侧视图

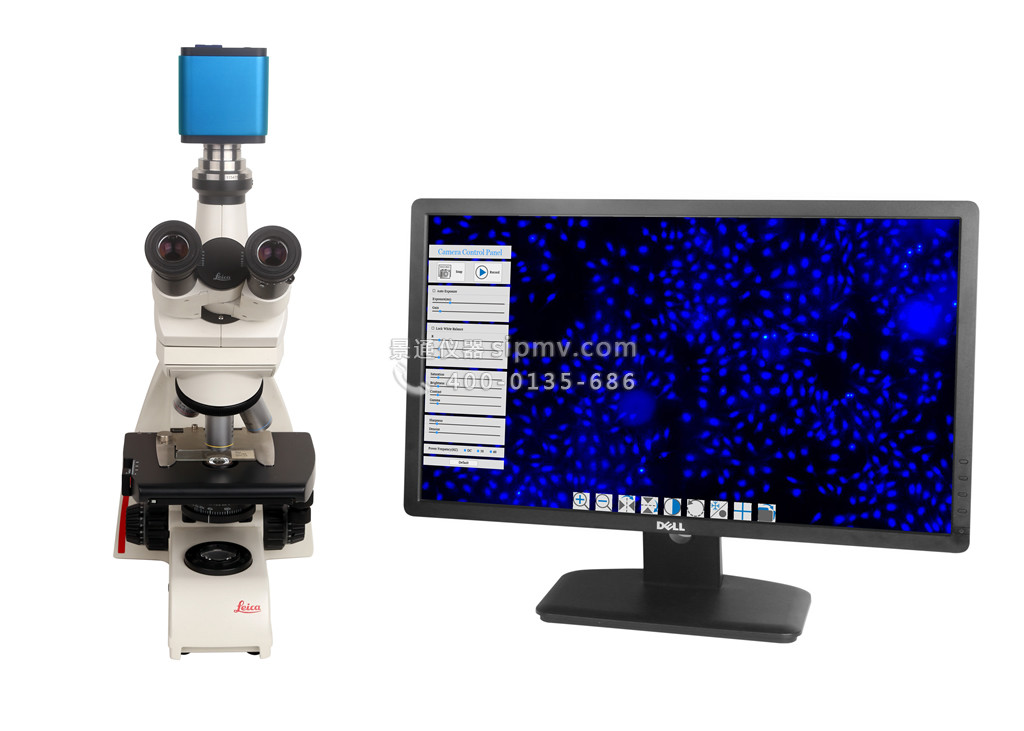

XCAM系列HDMI+USB多输出显微镜摄像头CMOS相机与显微镜的连接
XCAM多输出显微镜相机与显微镜的连接

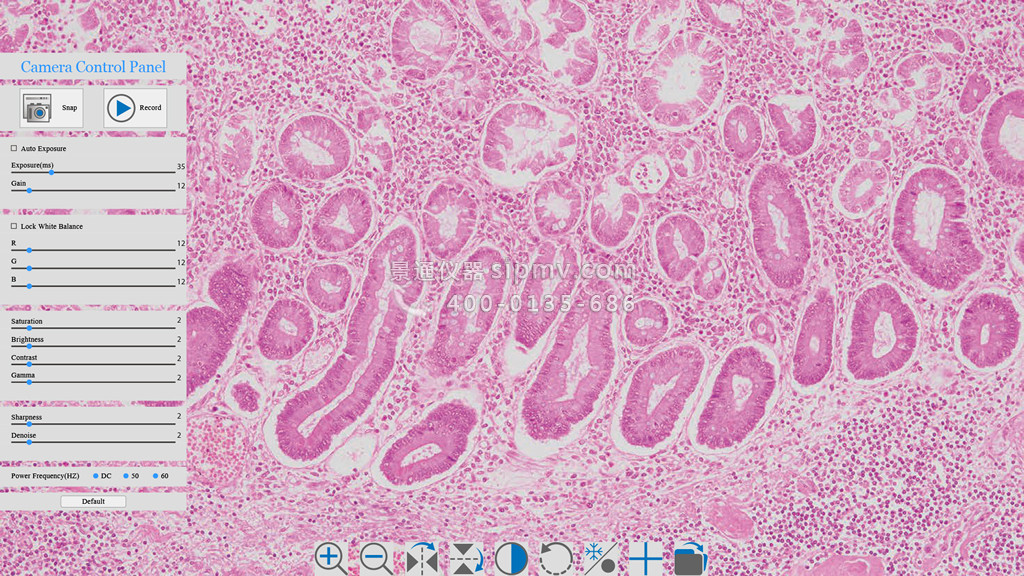

XCAM系列HDMI+USB多输出显微镜摄像头CMOS相机操控界面
XCAM多输出显微镜相机操控界面

XCAM系列HDMI+USB多输出显微镜摄像头的应用领域：

实拍图片

家蝇口器装片
衣藻
细菌三星型
松叶横切
蛙皮肤切片
椴木茎横切
玉米根横切
松雄性球果纵切
盐结晶体装片
毛茛根切片
单子叶茎横切
水螅纵切
玉米根尖纵切
百合花药切片
藓精子器纵切
大肠切片
羊毛纤维装片
兔毛装片
玉米淀粉装片
丝绸纤维装片
曲霉
水螅装片
人血涂片
蚊子幼虫装片
女贞叶横切

包装清单

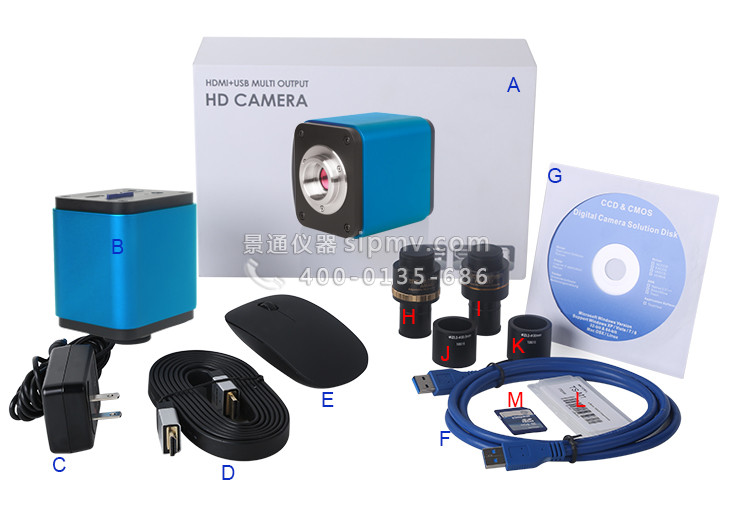

XCAM系列HDMI+USB2.0+SD卡多合1输出CMOS相机装箱清单

标准装箱清单
A 相机包装盒规格 : L:22.5cm W:17.0cm H:9.0cm (1pcs, 1.65公斤/每盒)
B HDMI+USB+SD卡多合一相机
C 电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A 美标： 型号: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC EMI标准：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS标准：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准 欧标： 型号:GS12E12-P1I 12W/12V/1A； TUV(GS)/CB/CE/ROHS EMI标准：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS标准：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准
D HDMI线
E USB鼠标
F 高速USB2.0 A公A公镀金头数据线/2.0m
G CD (驱动与应用程序, Ø12cm)
可选附件
F 可调焦式目镜筒适配器 C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)		 108001/AMA037
108002/AMA050
108003/AMA075
C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)		 108008/ATA037
108009/ATA050
108010/ATA075
G 固定式目镜筒适配器   C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)		 108005/FMA037
108006/FMA050
108007/FMA075
C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)		 108011/FTA037
108012/FTA050
108013/FTA075
注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 景通仪器的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;
H 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环
I 108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环
J
 108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环
K 测微尺 106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

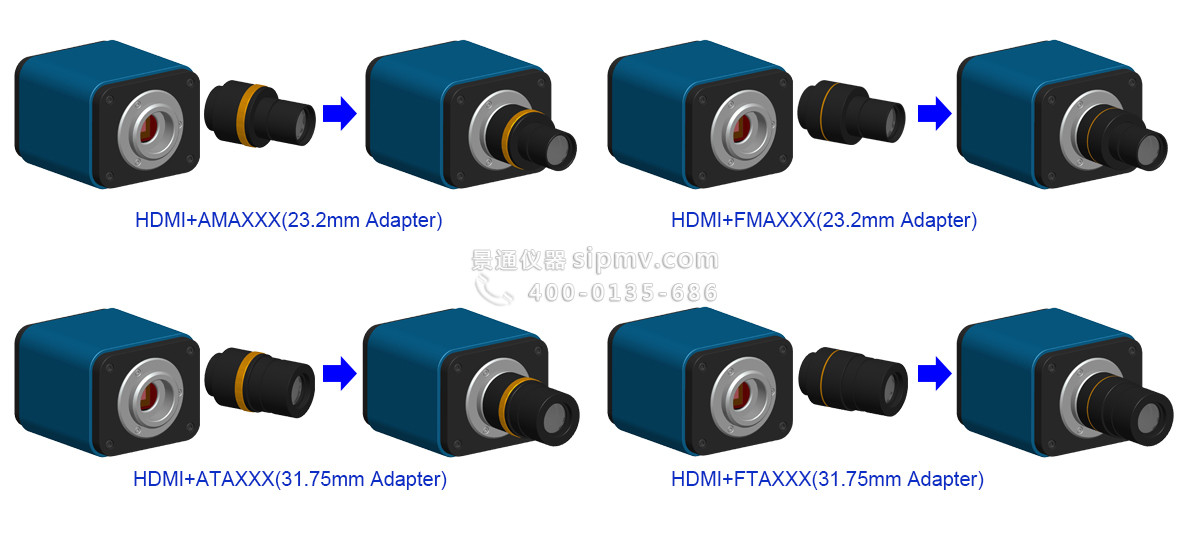

XCAM系列HDMI+USB+SD卡多合1 CMOS相机转成显微镜或望远镜电子目镜

扩展 图例
C接口相机   XCAM系列HDMI+USB多输出显微镜摄像头CMOS相机 机器视觉; 医学成像;
半导体设备; 测试仪器;
文件扫描仪; 2D码扫描仪;
Web相机或视频监控;
显微成像;
显微镜电子目镜 XCAM系列HDMI+USB+SD卡多合1 CMOS相机转成显微镜或望远镜电子目镜
望远镜电子目镜
