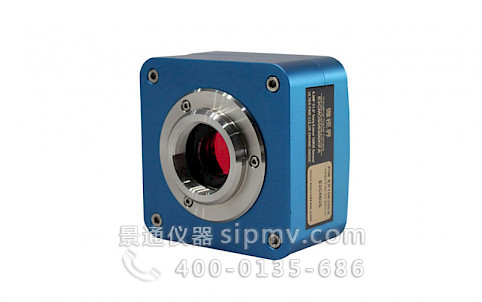

U3CCD系列相机是超高性能的USB3.0接口CCD相机，其感光芯片采用索尼ExView HAD CCD芯片。其像素从280万到600万。
产品信息
U3CCD系列相机是超高性能的USB3.0接口CCD相机，其感光芯片采用索尼ExView HAD CCD芯片。其像素从280万到600万。
索尼ExView HAD CCD采用了可以将未能转换的近红外光转换成图像信号，使得成像光谱从可见光扩展到近红外光，这一技术大大提高了传感器的感光灵敏度。利用“ExView HAD CCD”芯片时，在黑暗的环境下也可得到高亮度的照片。而且之前在硅晶板深层中做的光电变换会漏出到垂直CCD部分的弥散光，也可被传感器接收，所以传感器的噪声也得到大幅降低。
U3CCD系列相机数据传输通过USB3.0快速传输协议接口实现，确保视频快速稳定。
U3CCD系列相机随机配备高级视频与图像处理软件ToupView，提供Windows/Linux/ OSX等多平台SDK，支持原生C/C++, C#/VB.NET, Directshow, Twain控制API。
U3CCD系列相机的上述特性可用于普通明场或弱光或荧光光场显微图像的拍摄。
U3CCD系列相机基本特性如下：
- 采用SONY ExView技术的C接口CCD相机，像素分辨率在280万到600万之间;
- 一体式CNC铝合金外壳;
- FPGA控制精准曝光，时间长达1小时曝光，保证捕获弱荧光图像;
- USB3.0 5Gbit/s接口确保视频高传输速率;
- Ultra-FineTM颜色引擎确保颜色精准再现;
- 随相机提供高级视频与图像处理应用软件ToupView;
- 提供Windows/Linux/OSX多平台SDK;
- 支持原生C/C++, C#/VB.NET, Directshow, Twain API;

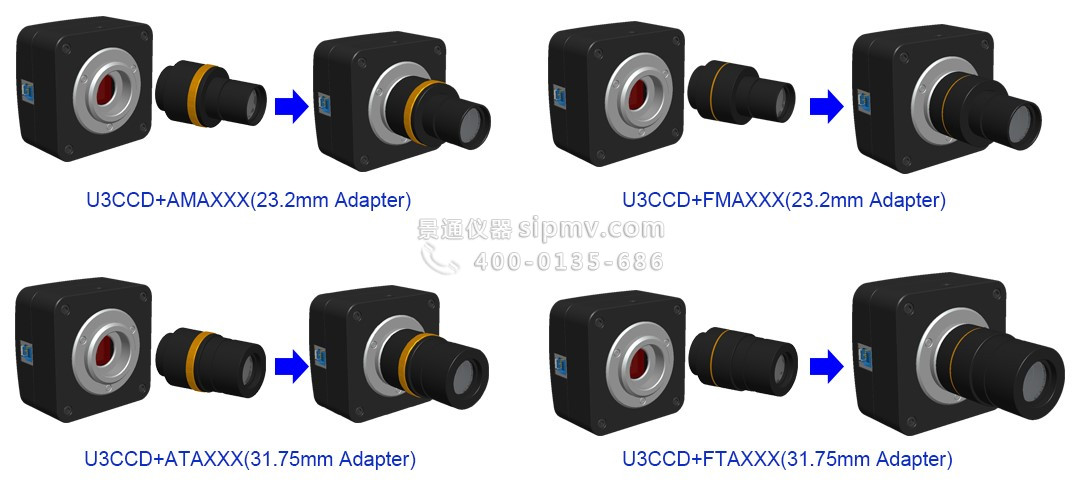

U3CCD系列相机转配成显微镜或望远镜电子目镜
|
扩展 |
图例 |
|
|---|---|---|
|
|
||
|
|
||
|
望远镜电子目镜 |
||

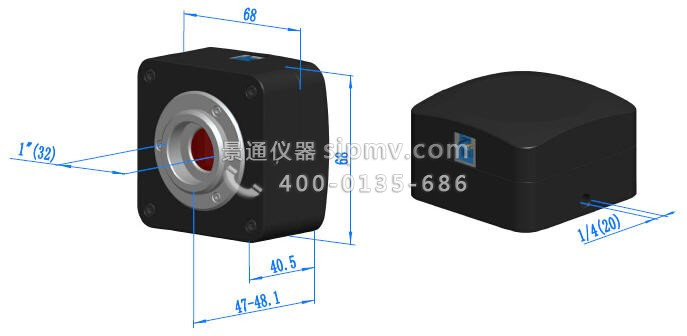

U3CCD系列相机外形尺寸
U3CCD系列相机外形尺寸示意图。相机壳体由坚硬铝合金机械经CNC加工氧化而成，相机整体美观大方。相机传感器的前端安装有高品质的IR-CUT或双面AR膜，主要起到滤除成像中的红外光波，同时保护相机传感器的作用。
技术参数
U3CCD系列相机参数表
| 订购代码 | 传感器型号与尺寸 | 像素(μm) | G光灵敏度 暗电流 |
FPS/分辨率 | 采样平均 | 曝光时间 |
|---|---|---|---|---|---|---|
| U3CCD06000KPA NP106000A |
6.0M/ICX694AQG(C) 1“ (14.6x12.8) |
4.54x4.54 | 1000mv with 1/30s 8mv with 1/30s |
7.5@2748x2200 14@2748x1092 |
1x1 | 0.06ms~1000s |
| U3CCD06000KMA NM106000A |
6.0M/ICX694ALG(M) 1“ (14.6x12.8) |
4.54x4.54 | 1000mv with 1/30s 8mv with 1/30s |
7.5@2748x2200 14@2748x1092 |
1x1 | 0.06ms~1000s |
| U3CCD02800KPA NP102800A |
2.8M/ICX674AQG(C) 2/3“ (10.7x9.2) |
4.54x4.54 | 800mv with 1/30s 4mv with 1/30s |
15@1940x1460 18@1932x1092 |
1x1 | 0.05ms~1000s |
| U3CCD02800KMA NM102800A |
2.8M/ICX674ALG(M) 2/3“ (10.7x9.2) |
4.54x4.54 | 800mv with 1/30s 4mv with 1/30s |
15@1940x1460 18@1932x1092 |
1x1 | 0.05ms~1000s |
| U3CCD01400KPB NP101400B |
1.4M/ICX825AQA(C) 2/3“ (10.7x8.7) |
6.45x6.45 | 2000mv with 1/30s 4.8mv with 1/30s |
25@1360x1024 | 1x1 | 0.07ms~1h |
| U3CCD01400KMB NM101400B |
1.4M/ICX825ALA(M) 2/3“ (10.7x8.7) |
6.45x6.45 | 2000mv with 1/30s 4.8mv with 1/30s |
25@1360x1024 | 1x1 | 0.07ms~1h |
C: 彩色; M: 单色;
| 硬件配置 | |
|---|---|
| 光谱响应范围 | 380-650nm (有红外截止滤光片情况下) |
| 白平衡 | ROI 白平衡/手动Temp-Tint调整 |
| 色彩还原技术 | Ultra-Fine TM颜色处理引擎 |
| 捕获/控制API | Native C/C++, C#/VB.NET, Directshow, Twain和Labview |
| 记录方式 | 图像和视频 |
| 制冷方式* | 自然冷却 |
| 相机工作环境 | |
| 工作温度（摄氏度） | -10~ 50 |
| 贮存温度（摄氏度） | -20~ 60 |
| 工作湿度 | 30~80%RH |
| 贮存湿度 | 10~60%RH |
| 供电电源 | 相机通过USB3.0接口供电 |
| 软件运行环境 | |
| 操作系统 | Microsoft® Windows®XP/Vista / 7 / 8 /10(32 & 64 位) OS X (Mac OS X) Linux |
| 计算机配置 | CPU:Intel Core 2 2.8GHz 或更高 |
| 内存:2GB或更大 | |
| USB接口:USB3.0高速接口，兼容USB2.0接口 | |
| 显示器:17”或以上 | |
| CD-ROM | |
装箱清单
| 标准装箱清单 | ||||
|---|---|---|---|---|
| A | 包装箱规格：L:52cm W:32cm H:32cm(20pcs, 12~17Kg/纸箱)，上图中未给出 | |||
| B | 包装盒规格：L:15cm W:15cm H:10cm （0.7~0.75公斤/每盒) | |||
| C | U3CCD系列相机 | |||
| D | 高速USB3.0 A公到B公镀金头数据线/2.0m | |||
| E | CD (驱动与应用程序, Ø12cm) | |||
| 可选附件 | ||||
| F | 可调焦式目镜筒适配器 | Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108001/AMA037 108002/AMA050 108003/AMA075 |
|
| Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108008/ATA037 108009/ATA050 108010/ATA075 |
|||
| G | 固定式目镜筒适配器 | Dia.23.2mm目镜筒转C接口 (请根据你的相机与显微镜选择其中之一) |
108005/FMA037 108006/FMA050 108007/FMA075 |
|
| Dia.31.75mm目镜筒转C接口 (请根据你的相机与望远镜选择其中之一) |
108011/FTA037 108012/FTA050 108013/FTA075 |
|||
| 注意： 对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器; | ||||
| H | 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 | |||
| I | 108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环 | |||
| J | 108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环 | |||
| K | 测微尺 | 106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) |
||
