材料为Fe-Cr合金，显微镜金相图片上看到这么粗的晶粒！放大40倍就如此大了，为什么？

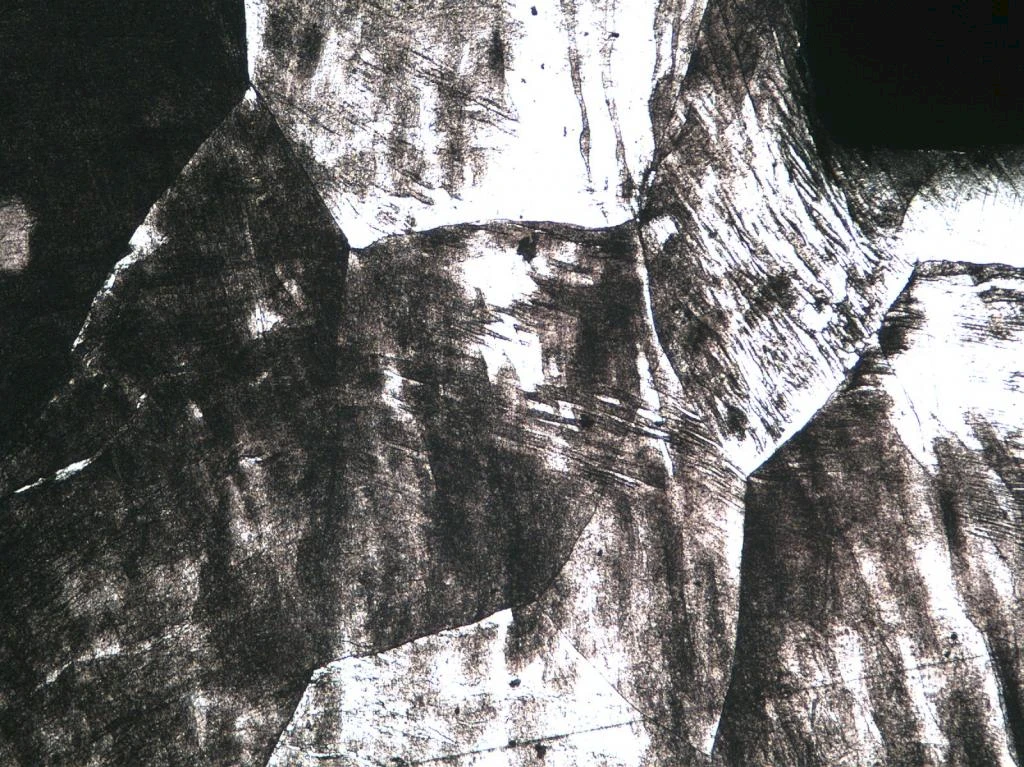

金相显微镜拍摄的放大40倍的金相图片

扩展阅读：铝镁合金焊接试件金相组织图片

Fe-Cr合金有着优良的机械性能，抗腐蚀能力和抗辐射能力，因而在核电站、石油化工以及相关机械部件制作中有广泛的应用。但是，这类合金的高温脆性和。相的析出引人关注。尤其是。相的出现不利于材料的蠕变性能和抗腐蚀能力。Fe-Cr合金通常具有铁磁性，大体积分数σ相的合金中，铁磁性的变化与相结构的变化已清楚。

这么大一块，不像是晶粒。有条件的话热处理后看看有没有变化。热处理后有再结晶现象，晶粒变小，但相对普通钢也很大

多少度锻的？是不是锻造温度太高了？我们曾经做过其他材料的挤压，温度稍微高个50度，晶粒就长的很大。不过1mm确实夸张了

锻造温度太高，晶粒异常长大明显，会得到粗晶；锻造过程的压下量小，没有达到再结晶的临界应变，晶粒只变形不会再结晶，粗大晶粒被保存下来。
从你的照片看，我看不出明显的锻造痕迹，晶界的角度都没有发生明显的变化，也没有挛晶出现，请问锻造时是不是不均匀或者锻造比比较小？还或者锻造后有高温条件的保温？

看不出锻造痕迹，比如流变线之类的东西。我们做挤压的是有也是，如果温度过高、挤压比（形变量）较小，则最后得到的材料只是从外型上能看到直径变小了，实际上内部的晶粒非常粗大，而且毫无挤压痕迹。估计lz的材料也有类似的问题。工艺很关键。
