奥氏体不锈钢金相组织分析工艺状态及缺陷案例
5Cr21Mn9Ni4N（21-4N）样件金相组织图，对应图中都有哪些组织，是哪种热处理工艺状态，这个组织有哪些缺陷，需要哪些改进的地方？
5Cr21Mn9Ni4N也叫“耐热钢”，一般用于用于制造经受高强度为主的汽油及柴油机用的排气阀材料，热处理规范：固溶1100～1200℃快冷,时效730～780℃空冷。 金相组织：组织特征为奥氏体型。
下面是5Cr21Mn9Ni4N（21-4N）样件金相组织图，对应图中都有哪些组织，是哪种热处理工艺状态，这个组织有哪些缺陷，需要哪些改进的地方？

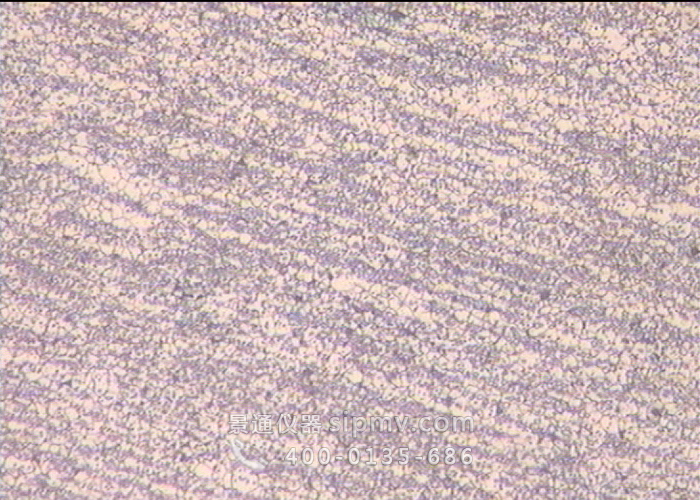

100倍组织

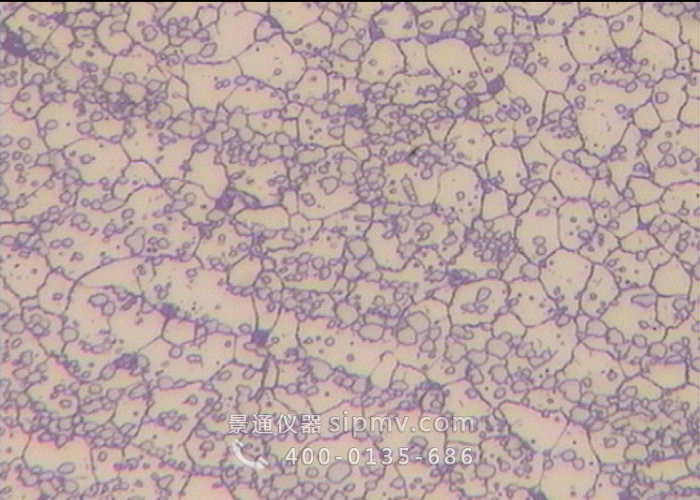

400倍组织

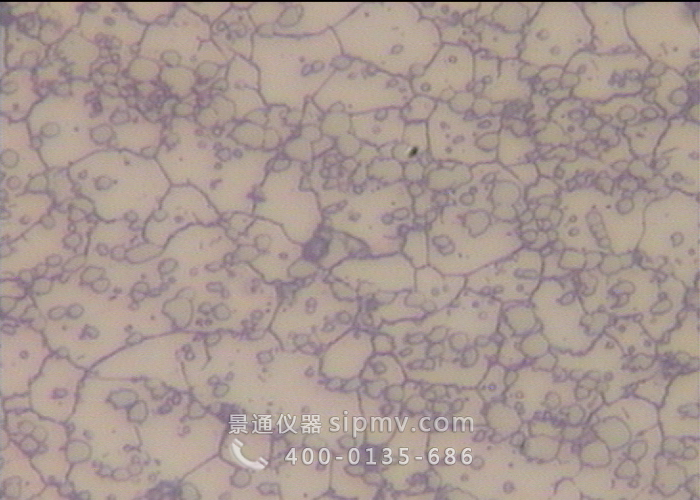

600倍组织
分析结论：
组织主要为：奥氏体+少量碳化物；状态：固溶处理后，有一定的冷加工，100倍金相显示有冷加工形成的织构组织；由高倍金相来看，组织形态、大小均匀，还是比较好的；另组织好坏主要看你使用环境，不同的使用工况需要相应的组织，晶界上是二次碳化物吗？是的话要重新固溶
版权属于:景通仪器 - 国内领先的显微镜与显微数字成像解决方案供应商
转载时必须以链接形式注明作者和原始出处及本声明。
本文地址：http://www.sipmv.com/blog/2907/
