前文回顾：316LN不锈钢用什么腐蚀金相好？

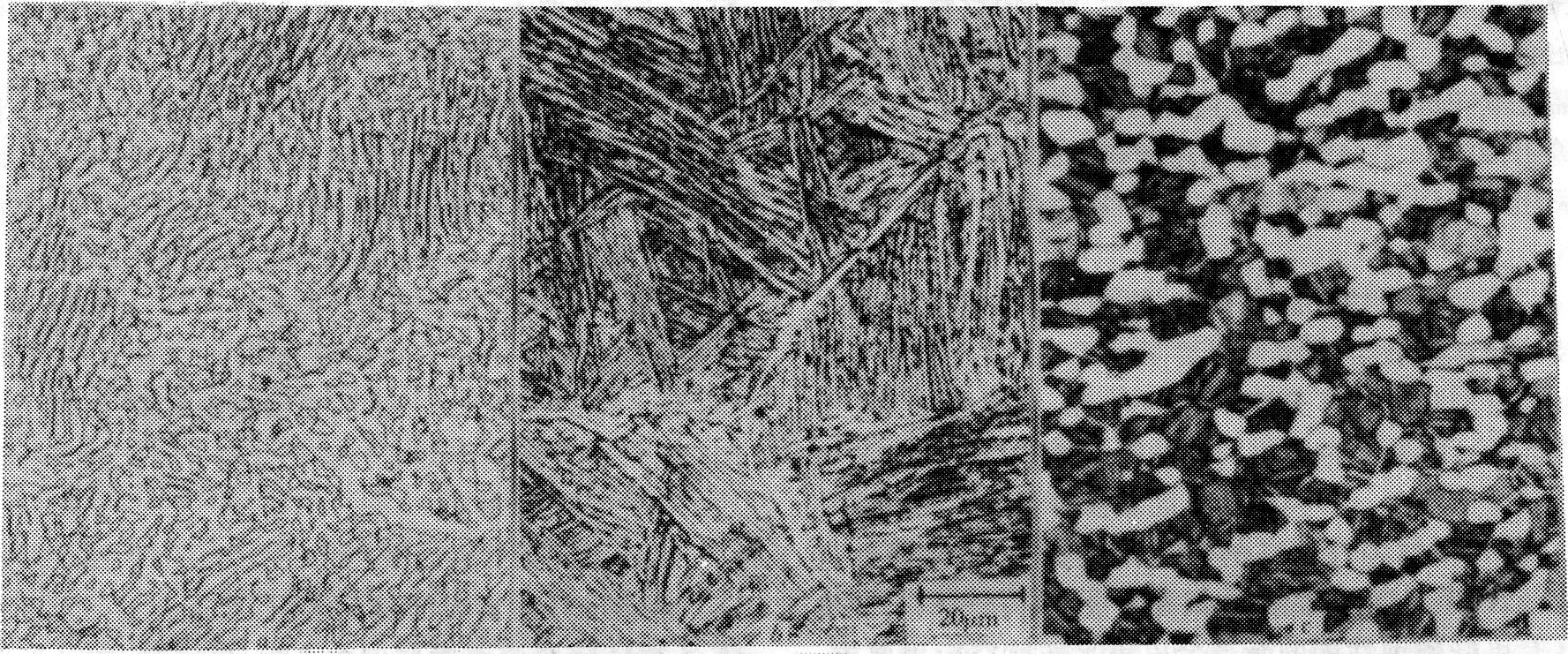

图1钛合金中典型的α+β相显微组织形态

    a-魏氏组织；b-双态组织；c-等轴组织

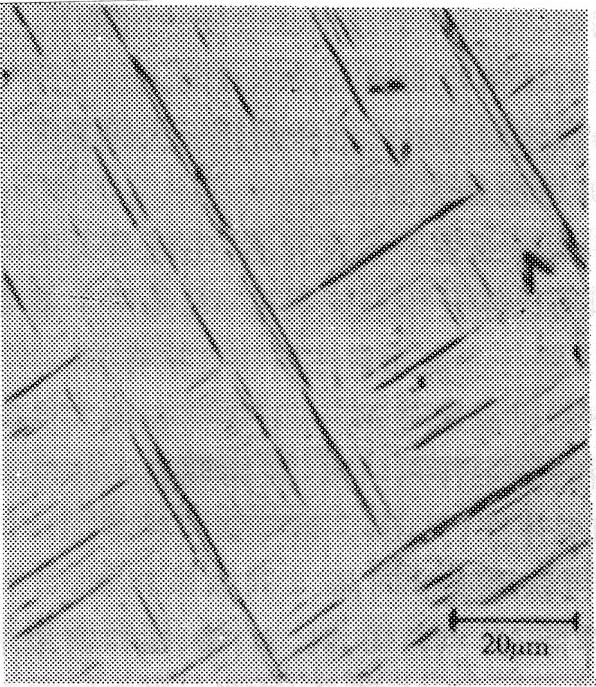

图3钛合金中的淬火马氏体

a一a’(Ti-6A1-4V 合金)；b一a′′(Tl-10V-2Fe-3A1 合金)

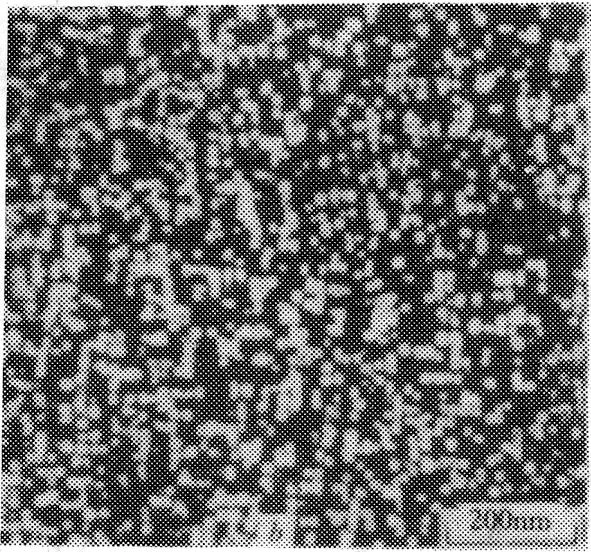

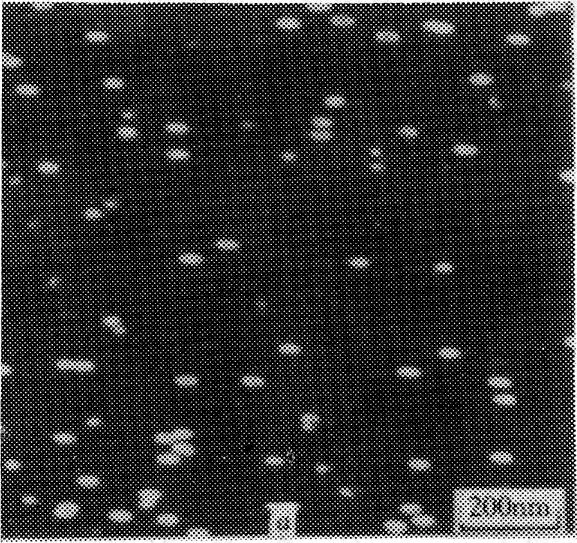

图4 β钛合金中的ωiso相形貌

a一椭球体形(Tl一11.5Mo-4.5sn-6Zr 合金)；b一立方体形(Ti-10Fe合金)

淬火马氏体评级图金相图谱

钛合金中的马氏体不会像钢铁中的马氏体一样强化材料，强化效果几乎没有，所以钛合金可采用水冷快速冷却。

钛合金中的马氏体分为六方和斜方马氏体两种，根据合金中含beta稳定元素含量的而定，随着含量增加，六方会向斜方转变，两者形貌也有区别。在钢中，淬火后形成的马氏体内部含有大量位错等亚结构，回火后组织细小，强化作用很大；而钛合金的马氏体基本上是片层组织，内部亚结构几乎没有，回火后没啥变化，所以对性能影响不大！相关英文文献资料也有不少，大多比较老，研究也相对较少，楼主可以在查查文献看看。很有意思的一件事情！我说是因为感兴趣所以看过一些相关文献。

有色金属及其热处理？不过我曾经也看过一篇文献，不晓得在哪里，好像是有关TC11的文献。我把我知道的告诉你吧，一般情况下钛合金的马氏体形态分类是斜方和六方马氏体，六方马氏体会使钛合金的强度，硬度稍有改善，但不明显，但是斜方马氏体不但不使材料的强度，硬度升高，反而会降低。这里只说的是钛合金马氏体的特点。现在说说钛合金的强化工艺手段就是通过锻造和热处理，锻造能使材料的强度和硬度出现较大改善，是因为锻造变形得到钛合金的织构组织；对于热处理，就是固溶+时效，马氏体与亚稳定态的β相进行分解产生弥散强化。

钛合金马氏体相变的确起不到强化的作用，这是因为在铁碳合金中C的存在形式是间隙固溶体，起到了很大的强化作用，而钛合金中Al是置换Ti原子，相对来说晶格畸变较小，强化作用不明显。两相钛合金一般通过固溶+时效来提高强度。
