生物显微镜

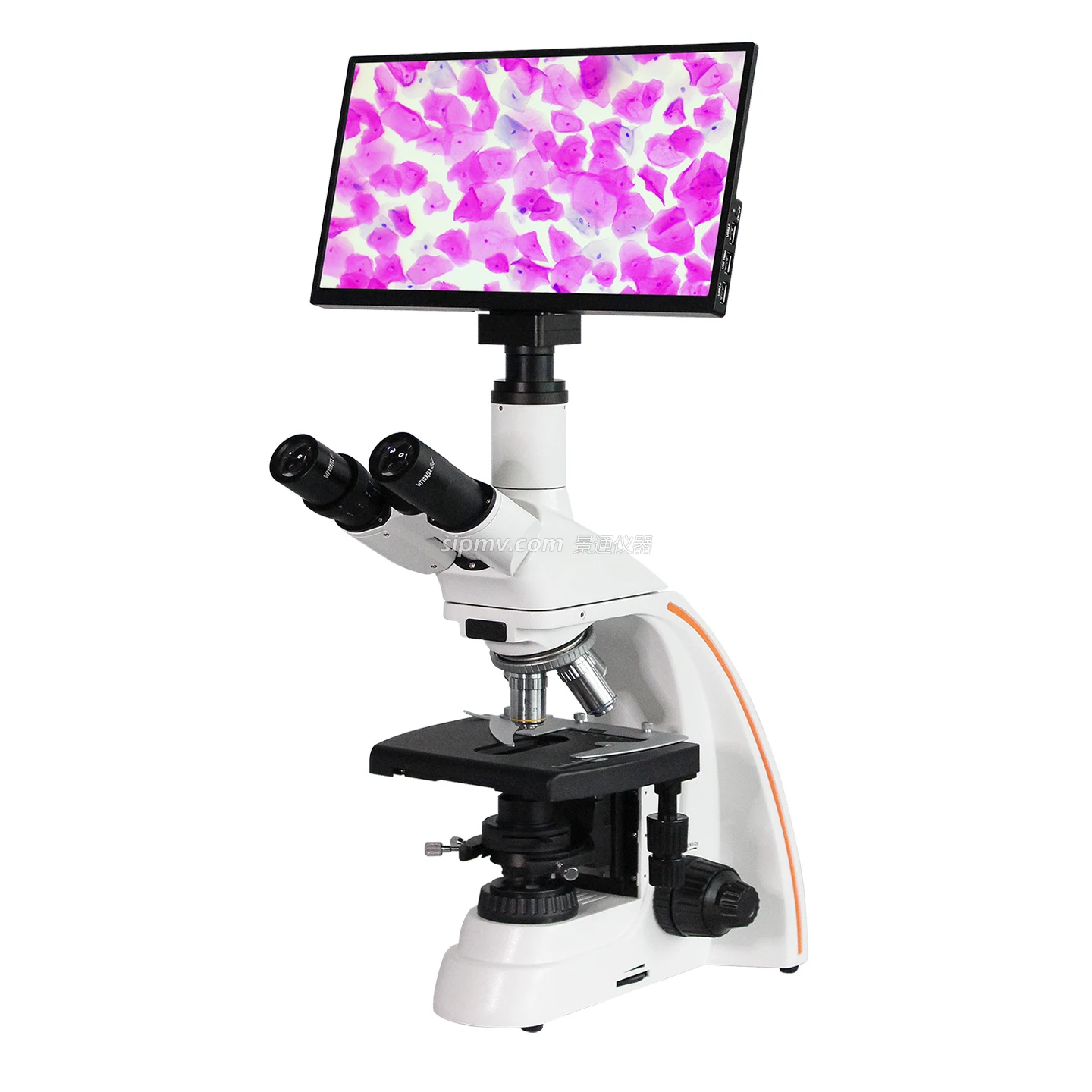

VMB2200DMW科研级视频生物显微镜带13.3寸显示屏相机
VMB2200DMW是一款多功能科研级视频生物显微镜，是将显微镜与13.3寸带屏一体化相机连接，不仅可以在目镜上作显微观察，还可在显示屏上实时显示显微图像，可采集图像。
- 光学系统
- 无限远
- 结构
- 正置
选型前建议核对样品、观察方式与成像接口。也可直接拨打 0512-62752246 沟通需求。
产品介绍
一、产品概述
BL-180DMW是一款多功能科研级视频生物显微镜，是将显微镜与13.3寸带屏一体化相机连接，不仅可以在目镜上作显微观察，还可在显示屏上实时显示显微图像，可采集图像，并支持USB音控模块操作(需外置麦克风)，存储在U盘。采用无限远光学系统，机座一体化的设计，配置无限远平场消色差物镜和大视野目镜，具有外形美观,成像清晰，视野广阔，操作方便等特点。可广泛应用于医疗卫生机构、实验室、研究所及中高等院校等从事生物学、病理学、细菌学的研究、高等教学、临床实验及常规检验之用。
二、性能特点
1、采用了无限远光学系统；
2、配置了大视野目镜和无限远平场消色差物镜，视场平坦清晰；
3、配置了四孔转换器和四个物镜，满足了多种倍数的观察需求；
4、采用机座一体化设计及低位同轴调节手轮，操作更舒适方便；
5、整机采用防霉处理，有效保护了镜头，延长了仪器使用寿命；
6、采用了柯勒照明方式，内置视场光栏，亮度可调，图像衬度高；
7、三目镜筒可自由地推拉切换为100%通光目视观察与显微摄影。
8、配备830万像素13.3英寸带屏一体化相机，内嵌XCamView软件提供丰富的图像处理和测量功能，支持自动寻边，自动测量功能。
9、支持HDMI1.4接口连接外置显示器，实现同步输出，4K/1080P HDMI输出自适应切换。支持USB2.0接口同步输出实时视频，并支持WIFI同步输出。
三、显微镜参数
序号 | 名称 | 技术参数 |
01 | 平场目镜 | 大视野WF10X(Φ22mm) |
02 | 无限远平场物镜 | 4X/0.10、10X/0.25、40X/0.65（弹簧）、100X/1.25（油、弹簧） |
03 | 总放大倍数 | 40X-1000X |
04 | 观察头 | 三目，铰链式30°倾斜，可360°旋转 |
05 | 转换器 | 四孔（内向式滚珠内定位） |
06 | 调焦机构 | 粗微动同轴调焦，调焦范围：30mm，松紧可调，带锁紧和限位装置，微动格值：2μm |
07 | 载物台 | 双层机械式，双切片夹，尺寸：180×150mm，移动范围：75×50mm， 游标格值：0.1mm |
08 | 光瞳距离 | 55-75mm |
09 | 滤色片 | 蓝、绿、黄、磨砂 |
10 | 聚光镜 | 阿贝聚光镜N.A.1.25，带可变光栏，可上下升降 |
11 | 照明 | 3W LED，亮度可调，宽电压AC85-265V输入 |
12 | 仪器重量 | 净重：8.0公；毛重：9.5公斤 |
13 | 尺寸 | 仪器尺寸：18×25×39(cm)；包装尺寸：28×33.5×59(cm) |
四、目镜参数
型号 Type | 放大倍率 Magnification | 视场直径(mm) F.O.V | 外径(mm) Tube diameter |
WF10X/20 | 10X | Φ22 | Φ30 |
五、物镜参数
放大倍率 Magnification | 数值孔径 N.A | 分辨率R(μm) | 工作距离 WD(mm) | 共轭距离 Conjugate(mm) | 齐焦距离 Parfocus(mm) | 盖玻片厚度 CoverGlass(mm) |
4X | 0.10 | 2.80 | 21.00 | ∞ | 45 | 0.17 |
10X | 0.25 | 1.10 | 5.00 | ∞ | 45 | 0.17 |
40X(S) | 0.65 | 0.42 | 0.66 | ∞ | 45 | 0.17 |
100X(S、Oil) | 1.25 | 0.22 | 0.36 | ∞ | 45 | 0.17 |
六、 显示屏参数：
规格 | 产品型号 | HDP5623 |
产品分类 | 13.3寸带屏一体化相机 | |
传感器尺寸 | Sony IMX678(C) 1/1.8"(7.68x4.32) | |
有效像素 | 830万 | |
FPS/分辨率 | 30@3840*2160(HDMI) | |
帧率 | 30FPS | |
图像储存方式 | U盘或电脑 | |
录像 | 3840*2160@30FPS | |
输出接口 | HDMI接口、USB Video、2×USB2.0 | |
像元尺寸 | 2UM*2UM | |
电源 | DC-12V/2A | |
功能 | 基本功能 | 图像参数可调 |
曝光时间 | 0.04~1000 | |
ISP功能 | 支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，Gamma，对比度，亮度，色调以及50HZ/60HZ防闪烁，彩转灰等功能 | |
图像辅助功能 | 放大/缩小（最大10倍数码放大），镜像/翻转，冻结，十字线，图形叠加，比较图像(实时图像和存储介质中的图片比较，图片与图片比较)，浏览(包括图片浏览、录制视频回放)，以及丰富的图像测量功能 | |
多语言支持 | 英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语/俄语/等多种语言 | |
包装 | 外观尺寸 | 306.7*184*15mm |
重量 | 毛重2.2kg 净重1.0kg | |
标准配件 | DC-12V/2A电源，USB无线鼠标，USB2.0数据线 HDMI数据线，USB接口无线网卡适配器,U盘 |
物理接口与按键 | 功能描述 |
USB2.0(2) | USB鼠标接口，用于内置XCamView软件的控制 |
USB Video | |
ON/OFF | 电源开关（短按开机，长按关机） |
LED | LED状态指示灯 |
HDMI OUT | |
+/- | 显示屏亮度调节按钮 |
MENU | 显示屏菜单键 |
DC 12V2A | 12V/2A电源插孔 |
功能描述 | |
HDMI接口 | |
WiFi接口 | |
USB Video接口 | |
白平衡 | 经典自动、手动以及ROI白平衡 |
颜色技术 | Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术 |
捕获/控制SDK | 标准接口API(Windows/Linux/Mac) |
记录机制 | |
操作系统 | Microsoft® Windows® 8 / 8.1 / 10 / 11(32 & 64 bit) |
PC基本要求 | CPU: Intel Core2 2.8GHz或更高 |
内存: 4GB或更多 | |
USB接口:USB2.0接口或更高 | |
显示器: 19”或更大 | |
CD-ROM | |
